CSK20 CSK20P CSK20PP 20*47*14MM Tek Yönlü Kyeway Rulman Backstop Debriyaj

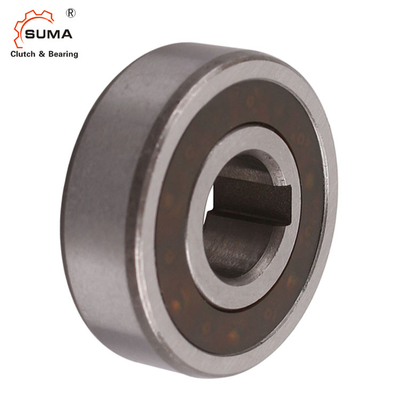

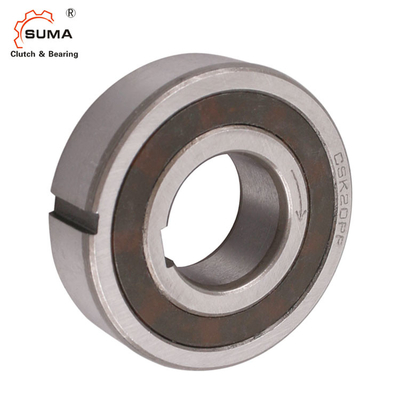

Bu CSK20 tek yönlü bilyalı rulman, amortisörlü serbest tekerlek geri döndürmez kavramalı, krom çelikten yapılmıştır, çift sızdırmazdır ve çelik bir kafese sahiptir.20 mm iç çapa, 47 mm dış çapa ve 14 mm derinliğe sahiptir.
Bu tek sıralı bilyalı rulman, radyal yükleri destekleyen uygulamalar için uygundur.Bu yatağın iç ve dış bilezikleri, ağır yükler altında dayanıklılık ve deformasyona karşı direnç için krom çelikten yapılmıştır.
Termal genleşme veya atipik hassasiyet içermeyen uygulamalar için Normal radyal iç boşluğa sahiptir.Yatağın her iki tarafındaki kauçuk contalar, yağlayıcıyı içeride ve kirleticileri dışarıda tutar.Çelik kafes, daha az sürtünme, titreşim ve gürültü için silindirleri eşit aralıklarla yerleştirir.Bu rulman, geri dönüş olmadan dönüşün durdurulmasını gerektiren uygulamalar için geri döndürme işlevi sağlamak üzere yalnızca bir yönde dönen bir yaylı kavrama yatağına sahiptir.
Rulmanlı rulmanlar, dönme sürtünmesini azaltmak ve radyal ve eksenel yükleri desteklemek için hareketli parçalar arasındaki ayrımı korumak için yuvarlanma elemanları kullanır.Bu elemanlar şu tiplerden biri olabilir: top, silindirik, küresel, namlu, iğne, mil veya konik.Tüm rulmanlar açık, korumalı veya sızdırmazdır.Mühürlü yataklar, yatak fabrikasında yağ veya gres ile yağlanırken, açık ve korumalı yataklar, kullanıma bağlı olarak yağlamanın periyodik olarak yeniden uygulanmasıyla yerinde yağlanmalıdır.Kalkan, yatağın çalışan parçalarını, girebilecek ve bilyeli yatağın hızını ve ömrünü azaltabilecek çevresel kalıntılardan korur.Rulmanlar, tarım makinelerinden taşıma ekipmanlarına, robotlara, dişçilik ekipmanlarına, asansörlere, haddehanelere, gemi dümen millerine ve agrega kırıcılara kadar çeşitli uygulamalarda kullanılmaktadır.
Boyutlar ve Kapasiteler
Tip | Boy | Rulman serisi | Rulman yükleri | Ağırlık | Sürükleme torku | |||||||
dinamik | statik | |||||||||||
CSK..P | d | TKN1) | nmaks | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
