Makaralı Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AE35 |

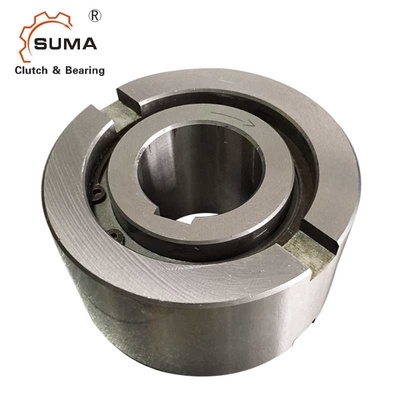

AE35 35*100*48mm Tek Yönlü Geri Tutma Filibir Debriyaj Rulmanları
Özellikler
| İsim: | Makaralı tip tek yönlü debriyaj yatakları |
| Model Numarası | AE35(35mmx100mmx48mm) |
| Boyut: | 35mmx100mmx48mm |
| Malzeme: | Krom Çelik /GCr15 |
| Kalkanlar: | Açık tip / Kalkan |
| Paketleme: | Bireysel paketleme/ Endüstriyel Paketleme |
| Marka: | SUMA |
| Ödeme koşulu: | T/T, L/C;Batı Birliği, Paypal |
| Market: | Avrupa %70;Asya %20;Diğer Pazar %10 |
| Menşei: | Jiangsu Eyaleti |
| Açıklamalar: |
Tip AE, rulmansız bir makaralı tip serbest tekerlektir.Desteklemek için rulmanlar gereklidir eksenel ve radyal yükler.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır. |
| Mekanik özellikler | Nominal dış çap, standart bir bilyalı yatak boyutudur. İç yatak, mile kamalanmıştır.Dış bilezik h6 toleransına sahiptir ve K7 toleranslı bir muhafazaya takılmalıdır.Ek yan çentikler, pozitif tork aktarımı sağlar.Gövde toleransı R6 ise, çentik kullanımı gerekli değildir, ancak gövde montajdan sonra genişlemeyecek kadar güçlü olmalıdır.Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir. |
| Uygulama Alanları: | otomobil;motosiklet; tekstil makineleri;baskı makineleri; ev aletleri;yapı ekipmanı;Tarım makineleri;plastik makineler;hız düşürücü;elektrikli silindir; tıbbi ekipman; fitness ekipmanları;gıda makineleri |
Teknik Veriler
Boyutlar ve Kapasiteler
| Tip | Boy | Aşırı hızlar | Ağırlık | Sürükleme torku | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm ) |
Nimaks2) (dk.-1) |
Namax3) (dk.-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kilogram) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0,5 | 0,8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0,8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
Montaj ve Kaplin
