| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AV30 AV35 AV40 |

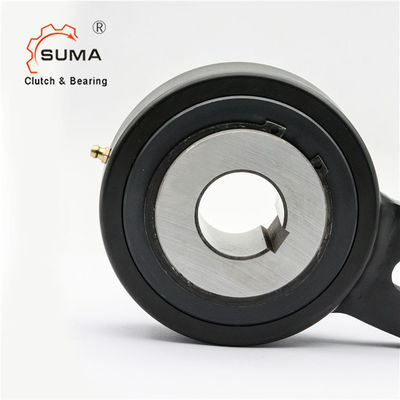

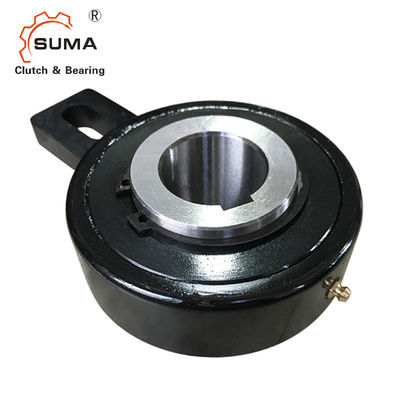

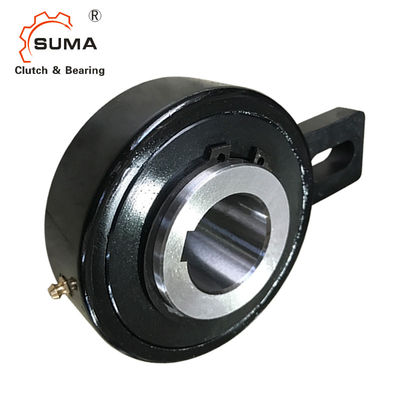

AV30 AV35 AV40 Kovalı Asansör Arka Kilitli Debriyaj Tek Yönlü Rulman
Özellikler
Tip AV, silindir tipi bir serbest tekerlektir.Bağımsızdır, düşük dönüş hızları için kaymalı yataklarla merkezlenir ve kalkan korumalı metalik labirent contalar kullanılarak sızdırmaz hale getirilir.
Ünite, gresle yağlanmış, yatay veya dikey konumda kuruluma hazır olarak teslim edilir.
Öncelikle geri döndürmez kilit olarak kullanılır, minimum alan gereksinimi için tork kapasitesi yüksektir.
Tork kolu ve yataklar ön gerilimli olmamalıdır.Silindir tasarımı, AV tipini hafif indeksleme uygulamaları için ideal hale getirir.
Teknik Veriler
PECI
| ŞARTNAME | |
| modeli | AV30 / AV35 / AV40 |
| Delik çapı | 30MM / 35MM / 40MM |
| Dış çap | 118 mm |
| Kalınlık | 54mm |
| tork kapasitesi | 1200Nm |
| aşırı hız | 320r/dak |
| Ağırlık | 3.5kg |
| paket | endüstriyel paket |
| Teslimat süresi | 7-10 gün |
| Ödeme şartları | TT, L/C, D/P, D/A, Western Union, Paypal |
Boyutlar ve Kapasiteler
| Tip | Boy | TKN1) | aşırı hız | Ağırlık | Sürükleme torku | ||||||||||
| AV | dH7 | nimaks | D | D2 | 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
Montaj Örneği
