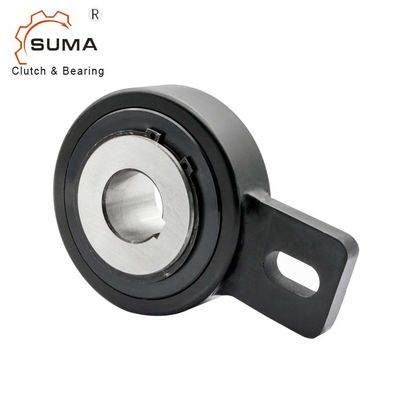

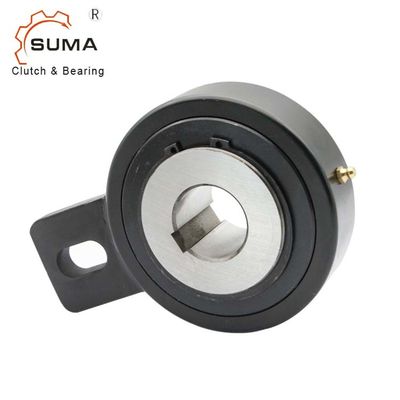

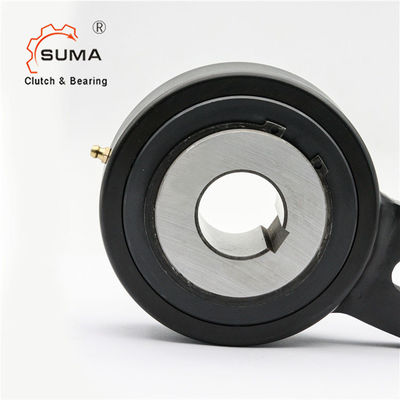

GVG40 40*132*52MM Tek Yönlü Backstop Debriyaj Rulmanları
Özellikler
GVG serisi serbest tekerlekler, yay kafesli olup, iç bilezik ile dış bilezik arasında merkezleme, burçlar vasıtasıyla yapılmaktadır.
tork kuvvetleri, bir anahtar vasıtasıyla milden iç bileziğe iletilir.
Mil toleransı h6 olmalıdır.
Filibir geri dönüşü olmayan bir cihaz olarak kullanıldığında, dış yuvaya sabitlenen kol iki braket arasına sıkıştırılmalıdır;aksi takdirde bir pin yerleştirilmelidir
ilmekli delikte.Bir makinenin çerçevesine kilitlendiğinde, serbest çarkın dönmesini durdurur
eksenel harekete izin vermek için kola belirli bir boşluk bırakılmalıdır.
filibir zaten yağlanmış olarak sağlanır.
Boyutlar ve Kapasiteler
modeli |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
İ2 mm |
İ3 mm |
İ4 mm |
Ağırlık kilogram |
Max hız |
tork Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Key DIN 6885
2) İzin verilen maksimum hız
