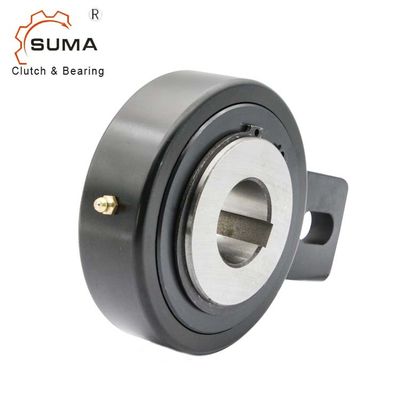

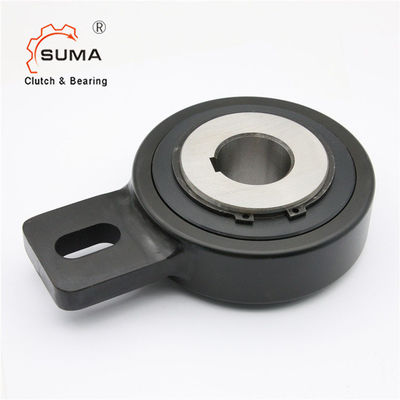

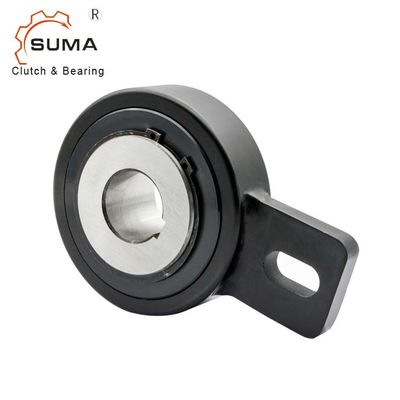

GVG Serisi Fren Tipi Tek Yönlü Debriyaj Filibir Geri Durdurucu GVG50 GVG60 GVG70
Özellikler
GVG serisi freewheels backstop, yay kafesli olup, iç bilezik ile dış bilezik arasında merkezleme, burçlar vasıtasıyla gerçekleştirilir.
tork kuvvetleri, bir anahtar vasıtasıyla milden iç bileziğe iletilir.
Mil toleransı h6 olmalıdır.
Serbest tekerlek geri dönüşü geri dönüşü olmayan bir cihaz olarak kullanıldığında, dış yuvaya sabitlenen kol iki braket arasına sıkıştırılmalıdır;aksi takdirde bir pin yerleştirilmelidir ilmekli delikte.
Serbest tekerlek geri döndürme kilidi bir makinenin çerçevesine kilitlendiğinde, serbest tekerleğin dönmesini durdurur eksenel harekete izin vermek için kola belirli bir boşluk bırakılmalıdır.
filibir geri döndürmez kilit önceden yağlanmış olarak teslim edilir.
Boyutlar ve Kapasiteler
modeli |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
İ2 mm |
İ3 mm |
İ4 mm |
Ağırlık kilogram |
Max hız |
tork Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Key DIN 6885
2) İzin verilen maksimum hız
