Tek Yönlü Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | GP4445A |

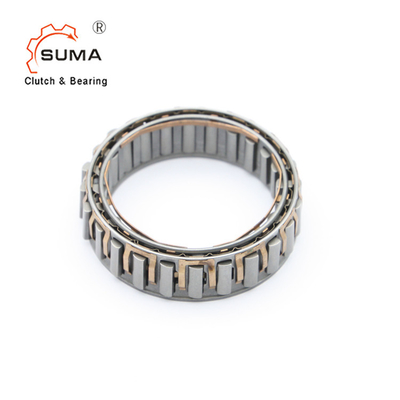

GP Serisi GP4445A Tek Yönlü Debriyaj Tek Yönlü Yatak Freni
Kısa Tanıtım
GP Serisi... esas olarak inç olarak ölçülen yarışlarda serbest tekerlek olarak çalışan temas elemanlarına sahip bir kafestir.
Daha küçük boyutlar ve yüksek şanzıman torku, bazı ilginç teknik ve maliyet tasarrufu sağlayan çözümler sunar.
Birden fazla kafesin yan yana takılması torkları artırır.
Dış bileziğin iç bileziğe merkezi olarak dönebilmesi için filibirin yanına bir veya iki rulman yerleştirmek gerekir.
Kayar yuva yuvalarda veya millerde işlendiğinde, aşağıdaki özellikler
1) 60/62 HRC yüzey sertliğine uyulmalıdır.
2) Taşlamadan sonra minimum 1 mm tavlama derinliği
3) yarışların eşmerkezli dönüşünü sağlamak
4) Uygulamaya uygun yağlama.
Boyutlar ve Kapasiteler
| Boy | tork | Aşırı hızlar [dk-1] |
Øa + 0,008 - 0,005 |
Øc ± 0,013 |
Sprag alanı | edk | Ødmin | Øbmaks | klip sayısı | Sprag sayısı | Ağırlık | |
| TKN1[Nm] | nimaks2 | Namax2 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
| GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13,5 | 58 | 18 | - | 14 | 0.055 |
| GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13,5 | 62 | 20 | - | 14 | 0.06 |
| GP3175(3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13,5 | 63 | 24 | 3 | 16 | 0.06 |
| GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| GP4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13,5 | 75 | 32 | 3 | 18 | 0.09 |
| GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| GP4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13,5 | 86 | 38 | 4 | 22 | 0.1 |
| GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0,2 |
| GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| GP7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13,5 | 115 | 56 | 5 | 30 | 0.14 |
| GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
| GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
| GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| GP12334C* | 4800 | 1500 | 750 | 123.34** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0,4 |
| GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
Montaj Örneği
