Saplama Tipi Kam Takipçisi
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | MCFR16 MCFR16SBX |

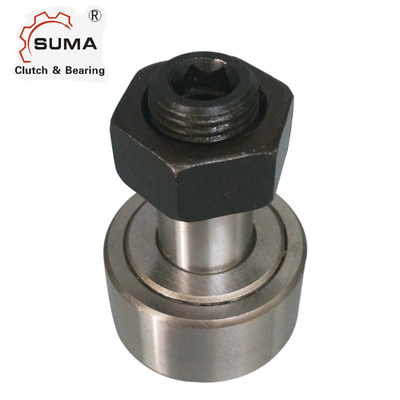

MCFR Serisi Kafesli Tip Kam Takipçi Rulmanlar, Saplamalı MCFR16 MCFR16SBX
ÖzellikleriKafes Tipi Kam Takipçisi
MCFR Kam Takipçi rulmanının dış halkası, kalın bir dış halka duvarı ile tam tamamlayıcı silindirik makaralı rulman kullanır.Silindirin dış çapı, uygulamaya göre kanal yüzeyine uyacak şekilde tasarlanabilen silindirik ve yay şeklindedir.Bu dış halka ile silindirler doğrudan yuvarlanma yolu üzerinde dönebilir ve daha ağır yüklere ve şok yüklere dayanabilir.
Kam makaralı rulman, ana makara, yan makara, mil kafası ve kapak plakasından oluşur.
MCFR Kafes Tipi Kam Takipçisinin Teknik Parametresi
|
AÇILMAMIŞ BRG.NUMARA. (1) |
MÜHÜRLÜ BRG.NUMARA. (1) |
RULO ÇAPI.RD NOM. (2) |
RULMAN GENİŞLİK +0.00 -0.12 |
ÇALIŞMA DI. SD NOM.(3) |
STUD L'GTH. SL NOM. |
ETRAFLI UZUNLUK L NOM. |
UÇ PLAKASI UZANTI E NOM. |
İPLİK |
İPLİK UZUNLUK TL MİN. |
YAĞ DELİK |
|
|
(HC) NOM. |
(HD) DOM. |
||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7.5 | - | - |
|
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
|
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
|
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
|
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
|
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36.5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
|
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
| SERİ | YAPI ÖZELLİKLERİ |
|
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFR MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
İğneli makaraların tam tamamlayıcısı Eksantrik yakalı Silindirik dış çaplı altıgen delikli Mühürler ile Kafesli iğneli makaralar Eksantrik yakalı Silindirik dış çaplı altıgen delikli Mühürler ile Tam tamamlayıcı silindirik silindirler Eksantrik yakalı Silindirik dış çaplı |
SSS
Q:nasıl paketlersinkamera takipçisi?
Q:Örnekleri sizden alabilir miyim?
C: Kalite kontrolü için numune istemeniz şiddetle tavsiye edilir.
Q:Malları zamanında teslim edeceğinize söz verebilir misiniz?
