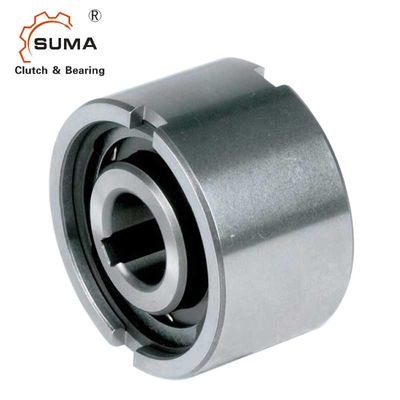

UF Serisi UF30 30*90*48MM Filibir Debriyaj Tek Yönlü Rulmanlar Fabrikası
ÖzellikleriFilibir Debriyaj Tek Yönlü Rulmanlar
UF Serisi serbest tekerlekler kendi kendine merkezlenmez.Bu nedenle, dış bileziğin iç bileziğe merkezi olarak dönebilmesi için serbest tekerleğin yanına bir veya iki rulman yerleştirmek gerekir.
Tork kuvvetleri, bir anahtar vasıtasıyla milden iç bileziğe ve ön çekiciler vasıtasıyla dış yataktan yuvaya iletilir.
Mil toleransı ya h6 ya da j6 olmalıdır;oturma toleransları H7 veya G7 olmalıdır.Ön çekiciler kullanılmadığında oturma toleransı K6 olmalıdır.
Hizmete alınmadan önce, serbest tekerlekler sayfa 12'de verilen talimatlara göre uygun yağlayıcılarla yağlanmalıdır. Boşta çok sayıda dönüşe ulaşıldığında yağlı yağlama gereklidir.
Boyutları ve KapasiteleriFilibir Debriyaj Tek Yönlü Rulmanlar
Tip | Boy | Aşırı hızlar | Ağırlık | ||||||||
UF | dH7 | TKN1) | nimaks2) | namax3) | Dn6 | D5 | D6 | L | t | bH11 |
|
[mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 10 ila 13'e bakın
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj ve Kaplin
