| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FON127SF |

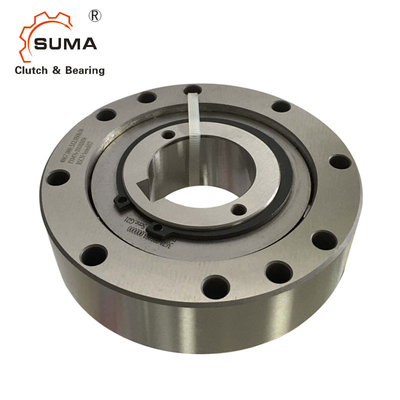

FON Serisi Püskürtme Tipi Serbest Tekerlek Tek Yönlü Backstop Rulman FON72SF FON127SF
FON Freewheel Backstop Rulmanın Özelliği
Entegre Serbest Tekerlekler FON, yatak desteği olmayan yaylı serbest tekerleklerdir.FON serbest tekerlekleri şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü için iki tip daha mevcuttur ve
indeksleme doğruluğu25.000 Nm'ye kadar nominal torklar.155 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Boyut ve KapasiteFON Filibir Geri Durdurucu Rulman
| Filibir Boyutu | Tip |
Nominal tork MN Nm |
Maks.hız İç halka min-1'i aşıyor |
Dış halka min-1'i aşıyor |
Tip |
Nominal t ork MN Nm |
Maks.hız İç halka min-1'i aşıyor |
Dış halka min-1'i aşıyor |
Tip |
Nominal t ork MN Nm |
Dış halka hızı min-1'de fön kaldırma |
Maks.hız Dış halka min-1'i aşıyor |
İç halka tahrikleri min-1 |
| FON37 | bilimkurgu | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
| FON44 | bilimkurgu | 315 | 1900 | 2 200 | SFT | 315 | 1900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
| FON57 | bilimkurgu | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2000 | 2 200 | 560 |
| FON72 | bilimkurgu | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
| FON82 | bilimkurgu | 1900 | 1 025 | 1 450 | SFT | 1900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
| FON107 | bilimkurgu | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
| 127 | bilimkurgu | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
| 140 | bilimkurgu | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
| 170 | bilimkurgu | 16 000 | 700 | 1000 | SFT | 16 000 | 700 | 1000 | SFZ | 14 000 | 880 | 1000 | 352 |
| 200 | bilimkurgu | 25.000 | 630 | 900 | SFT | 25.000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
| Filibir Boyutu | Sıkılmış | Maks. | A | B | D | F | G** | J | L | P | T | Z** | Ağırlık | ||
| Standart | |||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kilogram | |||
| 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
| 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
| 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
| 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
| 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
| 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
| 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
| 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
| 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
| 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 | ||
Montaj
Entegre Freewheels FON, yatak desteği içermez.İç ve eş merkezli hizalama
dış halka müşteri tarafından sağlanmalıdır.İzin verilen kaçış (TIR)
gözlemlendi.Entegre Serbest Teker FON, müşteri bağlantı parçasındaki dış palet F üzerinden ortalanır ve buna cıvatalanır.Bağlantı parçasının pilot çapının toleransı ISO h6 olmalıdır.Milin toleransı ISO h6 veya j6 olmalıdır.
Yağlama
Zımbalı kaldırmalı tip olması durumunda, gazlı kaldırma hızını aşan hızlarda, hayır
özel yağlama gereklidir;filibir bakım gerektirmez.çalışırken
püskürtme kaldırma hızının altında, belirtilen yağ kalitesinde bir yağlama sağlanmalıdır.
