| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | GEZ63ES GEZ63ES-2RS |

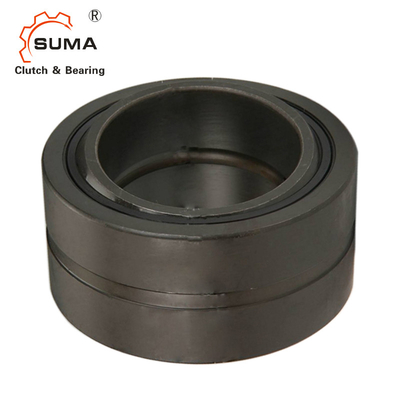

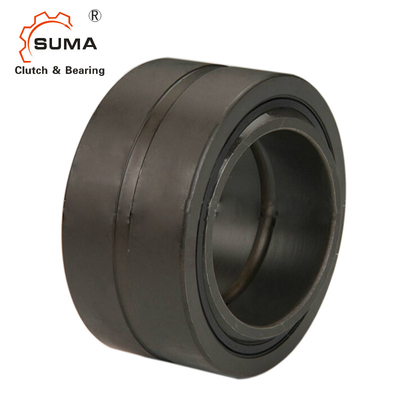

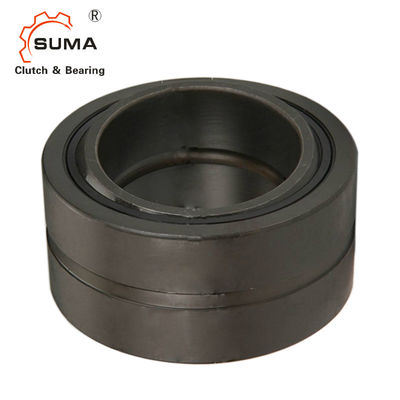

GEZ Serisi Oynak Kaymalı Rulman GEZ63ES GEZ63ES-2RS
Küresel kaymalı yatağın özellikleri
Küresel düz yatağın yapısı, esas olarak bir dış küresel yüzeye sahip bir iç halka ve bir iç küresel yüzeye sahip bir dış halkadan oluşan rulmanlı yatağın yapısından daha basittir.
Küresel kaymalı yataklar genellikle düşük hızlı salınım hareketi (yani açısal hareket) için kullanılır.Kayma yüzeyi küresel olduğu için belirli bir açı aralığında eğilme hareketi (yani kendi kendine hizalama hareketi) de yapabilir.
Küresel rulmanlar, mühendislik hidrolik silindirleri, dövme takım tezgahları, mühendislik makineleri, otomasyon ekipmanları, otomotiv amortisörleri, su koruma makineleri ve diğer endüstrilerde yaygın olarak kullanılmaktadır.Küresel kaymalı yatak, küresel kaymalı bir yataktır ve temel tip, küresel kayar küresel temas yüzeylerine sahip iç ve dış halkalardan oluşur.Yapısına ve tipine bağlı olarak radyal yük, eksenel yük veya kombine radyal ve eksenel yükleri aynı anda taşıyabilir.
Boyutlar ve Kapasiteler
| Parça numarası | Delik çapı | Dış çap | top genişliği | Yarış genişliği | Statik radyal yükler | Dinamik radyal yükler | Ağırlık | ||
| Mühürler olmadan | Mühürler ile | İnç | İnç | İnç | İnç | LBS | LBS | LBS | |
| 1 | GEZ12ES | - | 0,5 | 0.875 | 0.437 | 0,375 | 9.337 | 3.156 | 0.044 |
| 2 | GEZ15ES | - | 0.625 | 1.0625 | 0,547 | 0.469 | 14.732 | 4864 | 0.077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0.75 | 1.25 | 0.656 | 0,562 | 20.927 | 7089 | 0.121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0.875 | 1.4375 | 0.765 | 0.656 | 28.573 | 9565 | 0.187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1.625 | 0.875 | 0.75 | 37.359 | 12605 | 0.265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1.25 | 2 | 1.093 | 0.937 | 58.507 | 19468 | 0.507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1.375 | 2.1875 | 1.187 | 1.031 | 69.756 | 23404 | 0.772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1.5 | 2.4375 | 1.312 | 1.125 | 84.379 | 28129 | 0.926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1.75 | 2.8125 | 1.531 | 1.312 | 114.752 | 38255 | 1.41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3.1875 | 1.75 | 1.5 | 150.754 | 50508 | 2.05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2.25 | 3.5625 | 1.969 | 1.687 | 191.251 | 63002 | 2.87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2.5 | 3.9375 | 2.187 | 1.875 | 234.007 | 77629 | 4.08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2.75 | 4.375 | 2.406 | 2.062 | 285.752 | 95628 | 5.29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4.75 | 2.625 | 2.25 | 337.506 | 112505 | 6.84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3.25 | 5.125 | 2.844 | 2.437 | 396.009 | 131626 | 8.38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3.5 | 5.5 | 3.062 | 2.625 | 459.001 | 153003 | 10.58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3.75 | 5.875 | 3.281 | 2.812 | 531.004 | 175507 | 12.79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6.25 | 3.5 | 3 | 596.256 | 202508 | 15.44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4.5 | 7 | 3.937 | 3.375 | 765.002 | 252006 | 21.61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4.75 | 7.375 | 4.156 | 3.562 | 843.754 | 281254 | 25.36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7.75 | 4.375 | 3.75 | 933.755 | 315009 | 29.76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8.75 | 4.75 | 4.125 | 1170.002 | 389257 | 38.59 |
