| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO |
| Model numarası | CSK6001 CSK6002 CSK6003 CSK6004 |

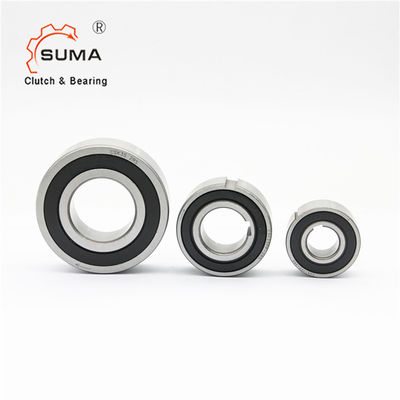

CSK6001 CSK6002 CSK6003 CSK6004 Sprag Tek Yönlü Debriyaj Yatağı Tedarikçisi
Tek yönlü debriyaj yataklarının korkusu
CSK Kavramaları tipik olarak özel makine elemanlarıdır:
Bir yönde dönerken, iç ve dış halkalar arasında temas yoktur, yani tek yönlü kavrama serbestçe dönebilir.
Diğer yöne dönerken iç ve dış halkalar yakın temas halindedir ve tek yönlü kavrama yüksek torklar iletebilir.
Temel CSK modeline ek olarak, CSK..P tipi, iç yarışta bir kama yuvasına sahiptir.
Bu nedenle k6 toleransına kadar bir şafta anahtarlanabilir.Dış bilezik yine de N6 toleransına göre sert bir muhafazaya bastırılmalıdır.
CSK..PP, hem iç hem de dış yarışta bir kama yuvasına sahiptir.Önerilen montaj toleransları, mil üzerinde h6 ve rijit bir mahfaza içinde H6'dır.Ortam veya çalışma sıcaklığı +5°C ile +60°C arasında olmadığında lütfen bizimle iletişime geçin.
CSK Tek Yönlü Rulman Serisi, küçük bir radyal kesit yüksekliğine sahiptir ve genellikle Tek Yönlü Rulman veya Anti-Ters Rulman olarak da bilinir.Tek Yönlü Rulmanlar, şaft ve yuva arasındaki torku bir yönde iletmek ve ters yönde serbest harekete izin vermek için tasarlanmıştır.
Boyutlar ve Kapasiteler
| Tip | Boyut | Rulman serisi | Rulman yükleri | Ağırlık | Sürükleme torku | |||||
| dinamik | statik | |||||||||
| CSK(KK) | d | TKN1) | N maks | D | L | C | C0 | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [N.cm] | ||
| 8 | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0,5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
| 40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
| CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0,8 | |
| 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | ||
| 40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 | |
| CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
| CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
| CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
| CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
| CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
| CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
