CSK6005 CSK6006 CSK6007 CSK6005PP Geri Tutma Tek Yönlü Tek Yönlü Debriyaj Rulmanları
Tek yönlü debriyaj yataklarının korkusu

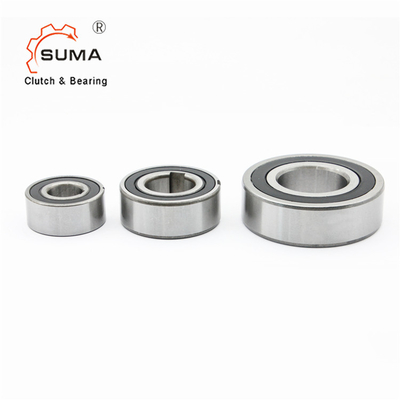

CSK Tek Yönlü Rulman Serisi, küçük bir radyal kesit yüksekliğine sahiptir ve genellikle Tek Yönlü Rulman veya Anti-Ters Rulman olarak da bilinir.Tek Yönlü Rulmanlar, şaft ve yuva arasındaki torku bir yönde iletmek ve ters yönde serbest harekete izin vermek için tasarlanmıştır.
CSK Kavramaları tipik olarak özel makine elemanlarıdır:
Bir yönde dönerken, iç ve dış halkalar arasında temas yoktur, yani tek yönlü kavrama serbestçe dönebilir.
Diğer yöne dönerken iç ve dış halkalar yakın temas halindedir ve tek yönlü kavrama yüksek torklar iletebilir.
Temel CSK modeline ek olarak, CSK..P tipi, iç yarışta bir kama yuvasına sahiptir.
Bu nedenle k6 toleransına kadar bir şafta anahtarlanabilir.Dış bilezik yine de N6 toleransına göre sert bir muhafazaya bastırılmalıdır.
CSK..PP, hem iç hem de dış yarışta bir kama yuvasına sahiptir.Önerilen montaj toleransları, mil üzerinde h6 ve rijit bir mahfaza içinde H6'dır.Ortam veya çalışma sıcaklığı +5°C ile +60°C arasında olmadığında lütfen bizimle iletişime geçin.
Boyutlar ve Kapasiteler
Tip | Boyut | Rulman serisi | Rulman yükleri | Ağırlık | Sürükleme torku | |||||
dinamik | statik | |||||||||
CSK(KK) | d | TKN1) | N maks | D | L | C | C0 | TR | ||
[mm] | [Nm] | [dk-1] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [N.cm] | ||
8 | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0,5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0,8 | |
12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | ||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
