Backstop Rulman
>
|
| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BC90MA |

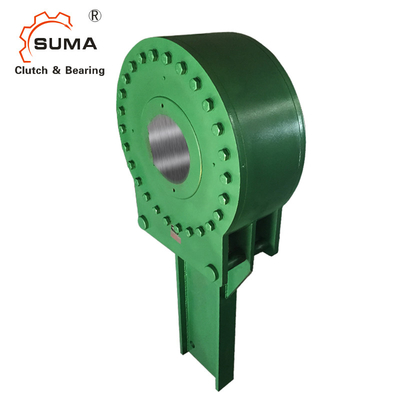

Yüksek Tork Şanzımanına Sahip BC90MA Geri Tutma Arka Durdurucu Debriyaj
Geri Tutma Kilitli Debriyajın Teknik Verileri
SUMA otomatik geri döndürmez kilitler, eğimli konveyörleri veya dikey asansörleri yerçekimi hızlandırmalı ters kaçak tehlikelerinden korumak için tasarlanmış, hassas bir şekilde üretilmiş güvenlik cihazlarıdır.Güvenilir koruma ve mümkün olan en uzun hizmet ömründen emin olmak için, Marland geri döndürmez kilitlerin montajı, yağlanması ve bakımı için aşağıdaki tavsiyelere uyulması önemlidir.Üniteyi teslim alır almaz nakliye sırasında hasar olup olmadığını dikkatlice inceleyin ve tespit edilen herhangi bir kırılmayı derhal nakliye şirketine bildirin.Üniteye iliştirilmiş tüm etiketler ve bültenler, üniteyi çalıştırmadan önce dikkatlice okunmalı ve daha sonra ileride başvurmak üzere dosyalanmalıdır.
Boyutlar ve KapasitelerGeri Tutma Kilitli Debriyajın
|
Geri Döndürmez Boyut |
Tork Nm |
Oy tork lb.ft. |
Maks RPM |
"L" yükle Kg. |
"L" yükle lbs. |
Maks.* Çap mm | Maks.* Delik açın. |
Maks.* Kama Deliği mm |
Maks.* Delik Kaması içinde. |
Gemi Ağırlığı Kg. | Gemi Ağırlığı lbs. |
| 3MA | 4067 | 3.000 | 300 | 510 | 1.120 | 75 | 2.94 | 20x4.9 | .75 x .25 | 46 | 100 |
| 6MA | 8135 | 6.000 | 250 | 920 | 2.000 | 95 | 3,69 | 25x5.4 | .88 x .31 | 69 | 150 |
| 12MA | 16270 | 12.000 | 210 | 1325 | 2.880 | 115 | 4.50 | 32x7.4 | 1.00 x .38 | 100 | 220 |
| 18MA | 24405 | 18.000 | 180 | 1776 | 3.860 | 140 | 5.44 | 36x8.4 | 1,25 x 0,44 | 152 | 330 |
| Geri Döndürmez Boyut | A | B | C | D | E | F | G | |||||||
| mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | |
| 3MA | 210 | 8.25 | 143 | 5.62 | 146 | 5.75 | 64 | 2.50 | 76 | 3 | 813 | 32 | 105 | 4.12 |
| 6MA | 248 | 9.75 | 165 | 6.50 | 169 | 6.62 | 70 | 2,75 | 102 | 4 | 914 | 36 | 124 | 4.87 |
| 12MA | 292 | 11.50 | 203 | 8.00 | 178 | 7.00 | 83 | 3.25 | 127 | 6 | 1270 | 50 | 146 | 5.75 |
| 18MA | 343 | 13.50 | 235 | 9.25 | 189 | 7.44 | 92 | 3.62 | 152 | 6 | 1422 | 56 | 168 | 6.6 |
|
Geri Döndürmez Boyut |
tork nm |
Puanlanmıs tork lb.ft. |
maks. RPM |
"L" yükle Kg |
"L" yükle lbs. |
Maks.* Çap mm | Maks.* Delik açın. | Maks.* Delik Kama Yuvası mm |
Maks.* Kama Deliği içinde. |
Gemi Ağırlığı Kg. | Gemi Ağırlığı lbs. |
| 27MA | 36607 | 27.000 | 150 | 2259 | 4.910 | 165 | 6.50 | 40x9.4 | 1.50 x .50 | 207 | 450 |
| 45MA | 61012 | 45.000 | 135 | 3450 | 7.500 | 180 | 7 | 45x10.4 | 1,75 x 0,56 | 276 | 600 |
| 63MA | 85417 | 63.000 | 120 | 4462 | 9.700 | 205 | 8 | 50x11.4 | 2.00 x .69 | 381 | 830 |
| 90MA | 122024 | 90.000 | 105 | 6072 | 13.200 | 235 | 9 | 56x12.4 | 2,50 x 0,75 | 520 | 1.130 |
| 135MA | 183035 | 135.000 | 90 | 8464 | 18.400 | 265 | 10 | 63x12.4 | 2,50 x 0,87 | 690 | 1.500 |
| 180 MA | 244047 | 180.000 | 80 | 10580 | 23.000 | 300 | 11.75 | 70x14.4 | 3.00x1.00 | 966 | 2.100 |
| Geri Döndürmez Boyut | A | B | C | D | E | F | G | |||||||
| mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | mm | içinde. | |
| 27MA | 384 | 15.12 | 254 | 10.00 | 222 | 8.75 | 98 | 3,87 | 178 | 7 | 1676 | 66 | 191 | 7.50 |
| 45MA | 445 | 17.50 | 289 | 11.37 | 235 | 9.25 | 105 | 4.12 | 203 | 8 | 1829 | 72 | 216 | 8.50 |
| 63MA | 498 | 19.62 | 311 | 12.25 | 244 | 9.62 | 127 | 5.00 | 254 | 10 | 1981 | 78 | 244 | 9.62 |
| 90MA | 584 | 25.75 | 362 | 14.25 | 276 | 10.87 | 140 | 5.50 | 305 | 12 | 2083 | 82 | 270 | 10.62 |
| 135MA | 654 | 30.37 | 406 | 16.00 | 314 | 12.37 | 143 | 5.62 | 381 | 15 | 2235 | 88 | 308 | 12.12 |
| 180 MA | 772 | 34.50 | 419 | 16.50 | 330 | 13.00 | 159 | 6.25 | 457 | 18 | 2388 | 94 | 349 | 13.75 |
Montaj ve KaplinGeri Tutma Kilitli Debriyajın
Konveyör yavaşladığında ve ardından kam durduğunda, yayla çalıştırılan makaralı kafes, Çizim 1, makaraları halihazırda temas bölgesine konumlandırmıştır.Tüm silindirler, eşit yük dağılımını sağlamak için düzgün bir şekilde kavramak ve ilgili konumlarını doğru bir şekilde korumak için pozitif olarak yönlendirilmiştir.Silindirler daha sonra hassas zemin, sertleştirilmiş kam düzlemi yüzeyleri ve dış yatağın iç çapı arasında sıkıştırmaya geçer.Silindirleri birbirine geçirmek için kam ile dış yatak arasındaki göreli hareket gerekli değildir.Geri döndürmez kilit "geçiştirilmiş" veya "geri durdurucu" durumdayken kam, silindirler ve dış yatak nispeten sabittir ve bu nedenle aşınmaya tabi değildirr normal tablo derecelendirmesi dahilinde kullanılırsa.
Montaj DetaylarGeri Tutma Kilitli Debriyajın
Marland geri döndürmez kilitler, sahada kolay kurulum için delik ve mil arasında bir boşlukla donatılmıştır.Anahtar, yalnızca yanlara "sıkı" geçmeli.Sonuç olarak, tüm geri döndürmez kilitler için bir eksenel mil tutma yöntemi gereklidir.Bunu gerçekleştirmenin tercih edilen yöntemi, istek üzerine Marland tarafından sağlanabilen sabit yakaların kullanılmasıdır.
resimlerGeri Tutma Kilitli Debriyajın
