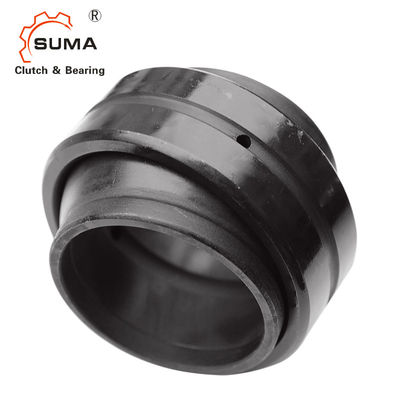

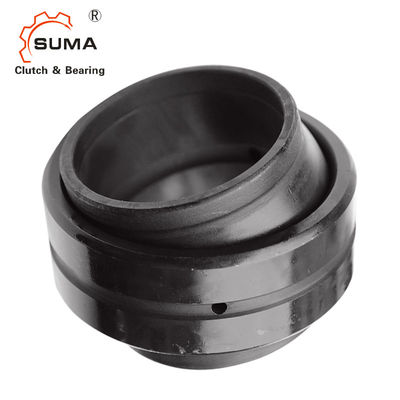

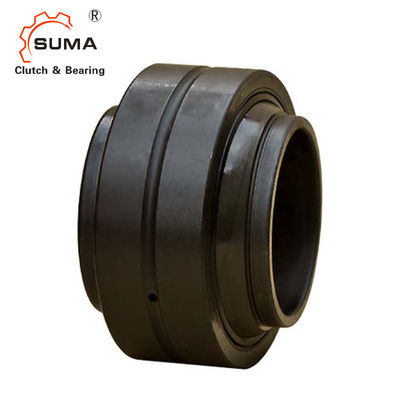

GEEW35ES Oynak Kaymalı Rulman
Özellikler
Püskürtme kaldırma X
Entegre Serbest Tekerlekler FXM, baskılı kaldırma X ile donatılmıştır. Baskılı kaldırma X, serbest dönme işleminde iç bileziğin yüksek hızda dönmesi ve sürüş işleminin gerçekleştirilmesini sağlayan tek yönlü kavramalar sağlaması koşuluyla, geri döndürmez durdurucular ve tek yönlü kavramalar için kullanılır. düşük hızda.Serbest dönme işleminde, merkezkaç kuvveti FC, föyün dış raydan kalkmasını sağlar.Bu çalışma durumunda, serbest tekerlek aşınmasız, yani sınırsız hizmet ömrü ile çalışır.
GE..ES serisi olarak, ancak her iki yanda silindirik uzantılara sahip olup, ara burçların normal olarak iç bileziğin her iki yanına dahil edildiği yatak düzenlemeleri için.
Boyutlar ve Kapasiteler
Rulman Sayı |
Boyutlar (mm) | Yük Değerleri kN | Ağırlık ≈kg |
|||||||||
d | D | B | C | d1 | dk | rs | r1s | a | Dinamik | Statik | ||
maksimum | dk | dk | ≈ | |||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15.5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0.022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18.5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0.031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0.035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0.044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0.071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30.5 | 35.5 | 0,6 | 0,6 | 4 | 48 | 240 | 0.131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40.7 | 0,6 | 0,6 | 4 | 62 | 310 | 0.168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0.182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0.253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0.338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0.481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1.15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71.5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1.25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1.71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3.21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4.79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5.78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8.49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16.5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1.1 | 1.1 | 4 | 2120 | 10600 | 32.1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1.1 | 1.1 | 4 | 3750 | 17800 | 99.1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1.1 | 1.1 | 4 | 6200 | 30500 | 225 |
