Tek Yönlü Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BB35 |

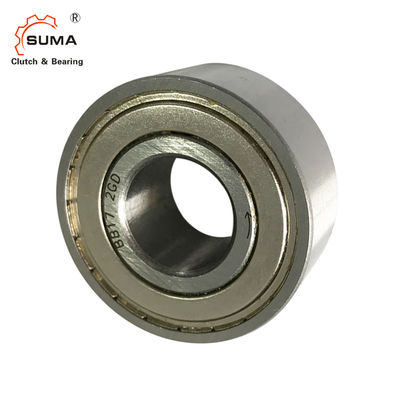

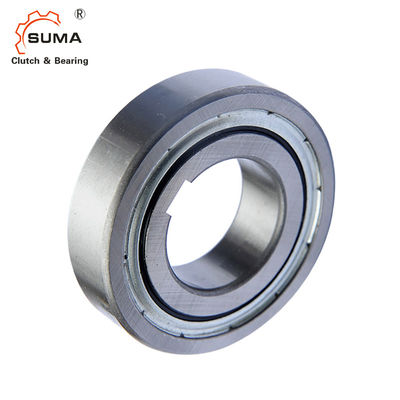

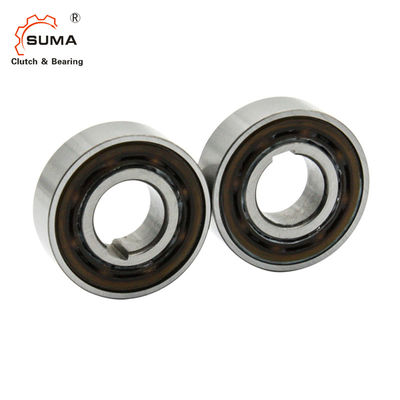

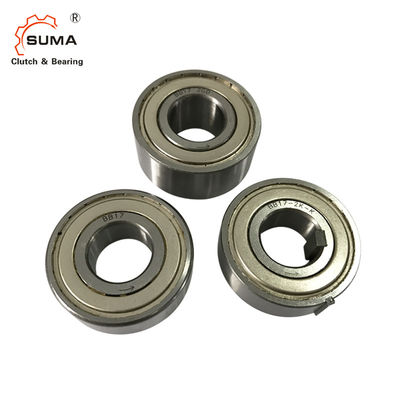

BB17 BB171K-K BB172K-KKam Debriyajı 1800RPM Tek Yönlü Kravat Debriyajı
Özellik
1. BB serisi Kam Debriyajı, baskıya uygun kurulum için tasarlanmıştır.
2. BB-1K-K ve BB-2GD 1K-K serisi iç yarışta bir kama yuvasına sahiptir.25 beden hariç kama kanalları
DIN 6885'e göre üretilmiştir. 3, BB40-1K-K ve BB40-2GD 1K-K, DIN 6885'e göre üretilmiştir. 1.
3. BB-2K-K serisi, hem iç hem de dış yarışta bir kama yuvasına sahiptir.
"-K", Cam Clutch ile birlikte gönderilen anahtarlar anlamına gelir.
4. Maksimum yatak ve debriyaj performansı elde etmek için mil ve yataktaki doğru etkileşim boyutları korunmalıdır.
5. Her seri için mil ve muhafaza toleransı için tabloya bakın.
Teknik Veriler
Boyutlar ve Kapasiteler
| modeli | tork Kapasite |
Maks.taşma | Sürükleme Torku (N·m) | A | B | C | D | r | Ağırlık (N) | |||||
|
İç Yarış |
Dış Yarış |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N·m | devir/dakika | devir/dakika | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Not:
İç yarışta işaretlenen Model No. hem “1K” hem de “2K” için sadece “K” dir.(Örnek: hem BB25-1K hem de BB25-2K için "BB25-K" işareti)
Anahtarların ve Anahtarların Boyutları
| modeli | b2js10 | t1 | t2 | b1js9 | t | Iç yarış Anahtar b×h×uzunluk |
Dış yarış Anahtar b'× h' ×uzunluk |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Not:
BB25-1K-K, BB25-2K-K ve BB25-2GD 1K-K için t2 boyutu, BB25-1K-K ile karşılaştırıldığında 0,5 mm sığdır.
DIN 6885. 3.
DIN standart kamasını kullanmak için mil üzerindeki kamayı 0,5 mm derinlikte işleyin.
Diğer tüm modeller, boyutsal olarak rakiplerle değiştirilebilir.
6. BB, BB-1K ve BB-2K Kavramalar, rulman destekli ve gres ile birlikte teslim edilir, toz keçesi korumasına sahiptir.
0,25 mm ve üzeri partiküllere karşı, standart BB serisinden 5 mm daha geniş olan BB-2GD ve BB-2GD-1K debriyajlarda ise her türlü toza karşı etkin koruma için özel dudaklı keçeler bulunur.
7. İç bileziğin üzerindeki ok, iç yarışın geçme yönünü gösterir.
8. Debriyajı takmak için, iç ve dış yatağın tüm yüzüne eşit basınç uygulamak için uygun çapta bir pres aleti kullanın.
9. Debriyaja çekiçle vurmayın veya başka bir darbe uygulamayın.
10. Muhafazanın, Debriyajın pres bağlantı montajı için gerekli basınca dayanacak kadar sağlam olduğundan emin olun.
11. Çalışma sıcaklığı aralığı: –30°C ila +100°C (Bu aralığı aşan sıcaklıklar için bize danışınız).
Yağlama
1. Teslimattan önce gres uygulanmış olduğundan, kullanımdan önce gres uygulanmasına gerek yoktur.
2. Debriyaj bir yağlayıcı ile kullanılıyorsa, yağlama her zaman ünitenin içine uygulanmalıdır.
3. EP katkılı gresler veya yağlayıcılar kullanmayın.
Montaj Örneği
