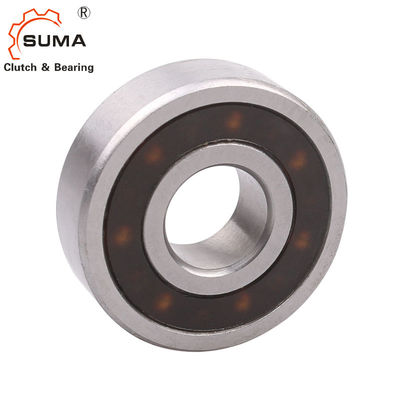

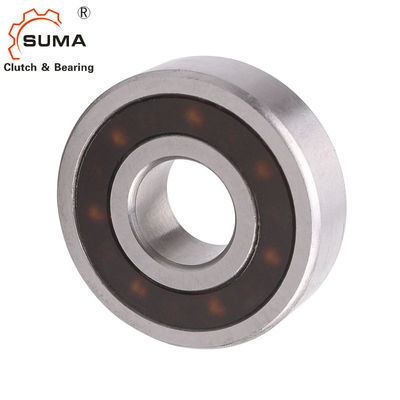

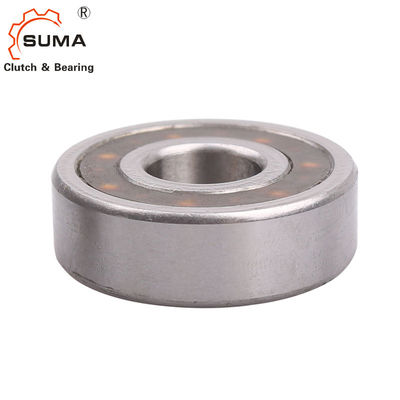

FK FK-2RS Filibir Tek Yönlü Rulmanlar FK6204 FK6204-2RS
Filibir tek yönlü rulmanların özellikleri
Genişlik
12 / 14 / 15 / 16 / 17 / 18 mm
Çalışma sıcaklığı
maks.140°C
Talep üzerine daha yüksek sıcaklıklar
maks.110°C (RS contalı 2RS tasarımı)
Yağlama
Seri FK2RSmühürler ile
Kullanım ömrü boyunca gres yağlama
Seri FKconta diskleri olmadan
Yağ veya gres yağlama
Korozyon koruması ile teslim edilir.
Kurulum
Kurulum toleransları
mil n6;göbek N7
Çiftleşme parçaları
Eşleşen parçaların sertleştirilmesi ve taşlanması gerekli değildir.Baskıyı oturtmadan önce, serbest tekerlek kavramasının çevresindeki eşleşen parçaları ve ayrıca serbest tekerlek kavramasının halkalarını iyice temizleyin (gresten arındırın).
Rulman
Serbest tekerlek kavraması, bilyalı ve makaralı yatakları içerir.Ek harici yatak desteği gerekli değildir.
Uygun basınca basın
Toplara pres oturtma basıncı uygulanmamalıdır.
Sıkma yönü
İç halkadaki ok, iç halkanın sıkıştırma yönünü belirtir.
Boyutlar ve Kapasiteler
Çizim efsanesi:
d = iç çap D = dış çap W = genişlik r = kenar yarıçapı T = tork n = dönüş hızı C = yük kapasitesi
| atama |
d
[mm]
|
D
[mm]
|
W
[mm]
|
Tisim
[Nm]
|
nmaksimum
[rpm]
|
Cdin.
[N]
|
Cstat.
[N]
|
r
[mm]
|
Ağırlık
[kilogram]
|
Eşya yok. |
| FK 6203 |
17 |
40 |
12 |
53 |
10.800 |
6.245 |
3.441 |
1.0 |
0.07 |
301065 |
| FK 6203-RS |
17 |
40 |
12 |
53 |
3.700 |
6.245 |
3.441 |
1.0 |
0.07 |
301079 |
| FK 6204 |
20 |
47 |
14 |
60 |
7.500 |
6.869 |
4.268 |
1.5 |
0.12 |
301068 |
| FK 6204-2RS |
20 |
47 |
14 |
60 |
3.200 |
6.869 |
4.268 |
1.5 |
0.12 |
301087 |
| FK 6205 |
25 |
52 |
15 |
104 |
5.400 |
7.448 |
5.146 |
1.5 |
0.15 |
301070 |
| FK 6205-2RS |
25 |
52 |
15 |
104 |
2.800 |
7.448 |
5.146 |
1.5 |
0.15 |
301092 |
| FK 6206 |
30 |
62 |
16 |
148 |
5.100 |
7.859 |
6.066 |
1.5 |
0.23 |
301074 |
| FK 6206-2RS |
30 |
62 |
16 |
148 |
2.400 |
7.859 |
6.066 |
1.5 |
0.23 |
301103 |
| FK 6207 |
35 |
72 |
17 |
265 |
3.700 |
8902 |
7.819 |
2.7 |
0.34 |
301077 |
| FK 6207-2RS |
35 |
72 |
17 |
265 |
1900 |
8902 |
7.819 |
2.7 |
0.34 |
301108 |
| FK 6208 |
40 |
80 |
18 |
267 |
3.700 |
8902 |
7,752 |
2.7 |
0.45 |
301078 |
| FK 6208-2RS |
40 |
80 |
18 |
267 |
1900 |
8902 |
7,752 |
2.7 |
0.45 |
301110 |
| FK 6304-2RS |
20 |
52 |
15 |
104 |
2800 |
7448 |
5146 |
1.5 |
0.17 |
301098 |
FK 2RS serisi (contalı) ve FK serisi (contasız) için tüm özellikler
Belirtilen nominal tork, eşleşen parçaların yeterli sertliğine dayanmaktadır.
FK serisi için dönüş hızı n (contasız) = montaj ünitesinin doğal hızı
FK 2RS serisi için dönüş hızı n (contalarla) = eşleşen parçaların hız farkı.
Geri sürüş torku, tork kolu tarafından kısıtlanır.Tork kolu yerine kenetlenmemelidir.Eksenel ve radyal yönde 0,5 inç boşluk olmalıdır.
FRHM geri döndürmez kilitleri, boşluklu oturması için sağlanır.Eksenel tutma için iç halkadaki ayar vidaları sağlanmıştır, mil bileziği gerekli değildir.
