| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FP 422M FP 422Z |

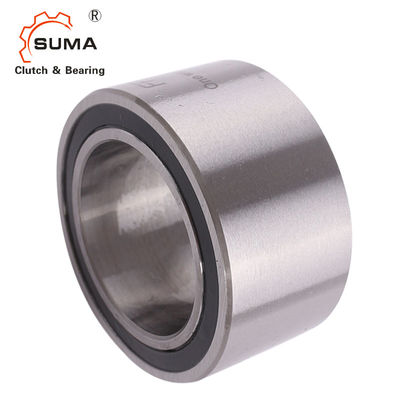

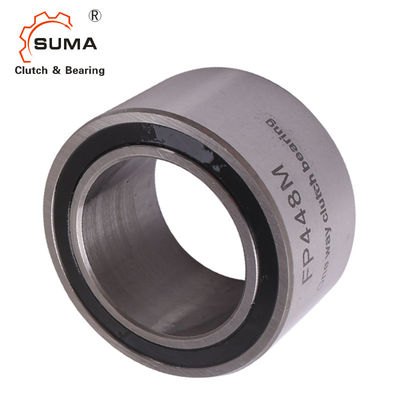

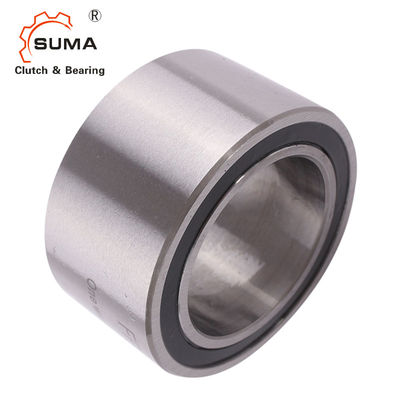

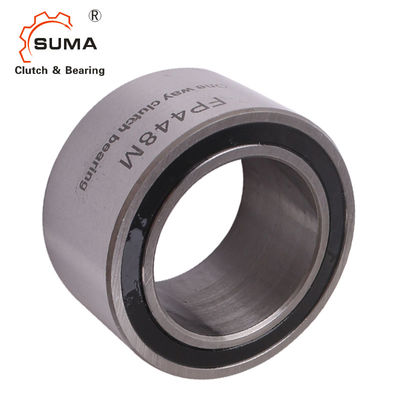

FP Komple Filibir Frenli Debriyaj Tek Yönlü
Özellikler
Genişlik:27 mm
Çalışma sıcaklığı:maks.140°C
Talep üzerine daha yüksek sıcaklıklar
Yağlama
yağ veya gres yağlama
Korozyon koruması ile teslim edilir.
İstek üzerine operasyonel gres doldurma.
Kurulum
Kurulum toleransları
mil h5;göbek H6
Çiftleşme parçaları
Eşleşen parçaların sertleştirilmesi ve taşlanması gerekli değildir.Baskıyı oturtmadan önce, serbest tekerlek kavramasının çevresindeki eşleşen parçaları ve ayrıca serbest tekerlek kavramasının halkalarını iyice temizleyin (gresten arındırın).
Rulman
Serbest tekerlek kavraması, bilyalı ve makaralı yatakları içerir.Ek harici yatak desteği gerekli değildir.
Uygun basınca basın
Toplara pres oturtma basıncı uygulanmamalıdır.Yalnızca iç halka yoluyla takma/sökme.
Sıkma yönü
İç halkadaki ok, iç halkanın sıkıştırma yönünü belirtir.
Bileşenler
| Serbest tekerlek debriyajı | |
| eleman ekle* | FE 400 M (meander yayı) |
|
FE 400 Z (gergi yayı) |
|
| + Yarış Pistleri | Rulman çeliği, sertleştirilmiş ve taşlanmış |
| iç halka | uygun basın |
|
dış halka |
uygun basın |
| + Rulman | Birleşik |
|
+ Rulman |
Birleşik |
| + Yağlama | - |
her iki serbest tekerlek debriyaj elemanı ile mevcuttur
FE 400 M (meander yayı) veya FE 400 Z (germe yayı).
Teknik Veriler
| Kalem | FP 422M FP 422Z |
| Malzeme | ST14 |
| Çap çapı | 10 mm |
| Dış çap | 26 mm |
| Genişlik (B) | 27 mm |
| tork kapasitesi | 60Nm |
| Aşan sınırlayıcı hız (iç yarış) | 10100 dev/dak |
| Ağırlık | 0,07 kg |
| paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
Çizim efsanesi:
d = iç çap D = dış çap W = genişlik T = tork n = dönüş hızı C = yük kapasitesi
| atama | d | D | W | Tisim | nmaksimum | Cdin. | Cdurum | Ağırlık | Eşya yok. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kilogram] | ||
| FP 422M | 10 | 26 | 27 | 60 | 10,100 | 6.013 | 4.380 | 0.07 | 300655 |
| FP 422 Z | 10 | 26 | 27 | 53 | 10,100 | 6.013 | 4.380 | 0.07 | 300656 |
| FP 427 M | 15 | 31 | 27 | 94 | 7.400 | 7.679 | 6.397 | 0.08 | 300663 |
| FP 427 Z | 15 | 31 | 27 | 84 | 7.400 | 7.679 | 6.397 | 0.08 | 300664 |
| FP 432M | 20 | 36 | 27 | 133 | 5.900 | 8.104 | 7.241 | 0.10 | 300669 |
| FP 432 Z | 20 | 36 | 27 | 121 | 5.900 | 8.104 | 7.241 | 0.10 | 300670 |
| FP 437 M | 25 | 41 | 27 | 176 | 4.800 | 9,201 | 8.142 | 0.12 | 300673 |
| FP 437 Z | 25 | 41 | 27 | 160 | 4.800 | 9,201 | 8.142 | 0.12 | 300674 |
| FP 442M | 30 | 46 | 27 | 223 | 4.200 | 10.247 | 10.708 | 0.14 | 300679 |
| FP 442 Z | 30 | 46 | 27 | 208 | 4.200 | 10.247 | 10.708 | 0.14 | 300680 |
| FP 448M | 35 | 53 | 27 | 286 | 4.300 | 11.642 | 13.440 | 0.19 | 306522 |
| FP 448 Z | 35 | 53 | 27 | 262 | 4.300 | 11.642 | 13.440 | 0.19 | 306523 |
| FP 453M | 40 | 58 | 27 | 343 | 3.400 | 11.417 | 13.577 | 0.21 | 300683 |
| FP 453 Z | 40 | 58 | 27 | 314 | 3.400 | 11.417 | 13.577 | 0.21 | 300684 |
| FP 463M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
| FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
| FP 473M | 60 | 78 | 27 | 588 | 2.500 | 14.128 | 19.896 | 0,3 | 300691 |
| FP 473 Z | 60 | 78 | 27 | 543 | 2.500 | 14.128 | 19.896 | 0,3 | 300693 |
Belirtilen nominal tork, eşleşen parçaların yeterli sertliğine dayanmaktadır.
Dönme hızı n = insert elemanının doğal hızı.
