CF-1/2-N-SB Metalurjik Saplama Eksantrik Kam Takipçisi
Özellikler
Saplama, üzerine eksantrik bir dış çapa sahip itilmiş bir burç içerir.
Bu, kurulum sırasında herhangi bir geri tepmeyi ortadan kaldırmak için ayarlanabilirlik sağlar. Eksantrik yatağın ayarlanabilir aralığı, eksantrikliğin iki katıdır.
Boyutlar ve Kapasiteler
Mühürsüz No. | Mühürlü No. | Silindir Çapı(RD) |
Rulman Genişlik (W) |
Saplama Çapı (SD) |
Saplama Uzunluğu (SL) |
Min Thrd Uzunluk (TL) |
İyi İş Parçacığı |
Lub Uydurma Boyut (F) |
tavsiye Mıknatıs |
Statik Kapasite Lbs |
Dinamik Kapasite Lbs |
CF-1 / 2-NB | CF-1/2-N-SB | 0,5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
CF-1 / 2-B | CF-1 / 2-SB | 0,5 | 0,375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-9/16-B | CF-9/16-SB | 0.5625 | 0,375 | 0.19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-5/8-NB | CF-5/8-N-SB | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
CF-5/8-B | CF-5/8-SB | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
CF-11/16-B | CF-11/16-SB | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
CF-3/4-B | CF-3/4-SB | 0.75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-B | CF-7/8-SB | 0.875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1-B | CF-1-SB | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-B | CF-1 1/8-SB | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4-B | CF-1 1/4-SB | 1.25 | 0.75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-B | CF-1 3/8-SB | 1.375 | 0.75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2-B | CF-1 1/2-SB | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-B | CF-1 5/8-SB | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4-B | CF-1 3/4-SB | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2-B | CF-2-SB | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-B | CF-2 1/4-SB | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-B | CF-2 3/4-SB | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
CF-3-B | CF-3-SB | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-B | CF-3 1/4-SB | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2-B | CF-3 1/2-SB | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4-B | CF-4-SB | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |

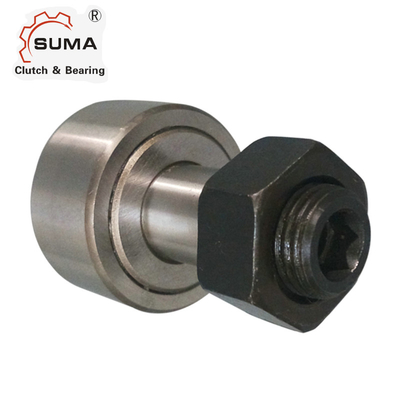

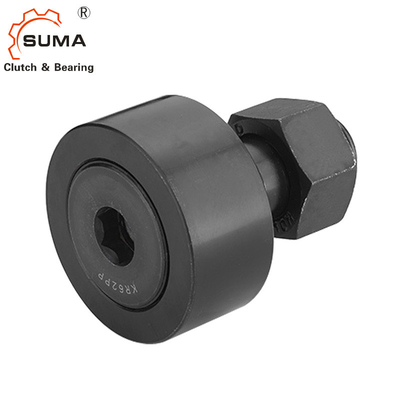

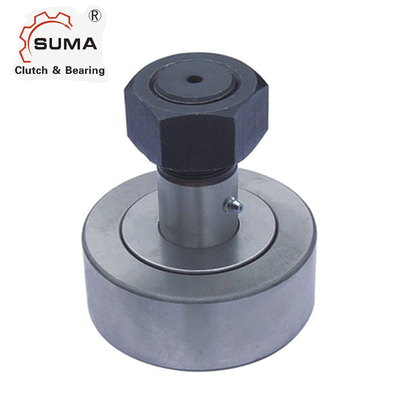

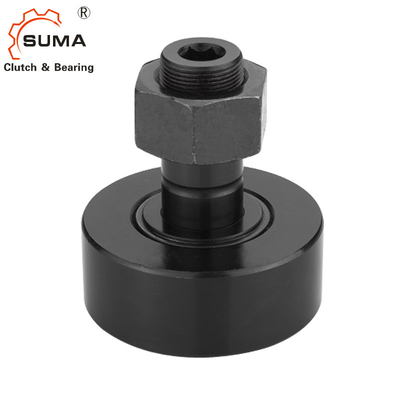

Resimler
