Saplama Tipi Kam Takipçisi
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | YCR |

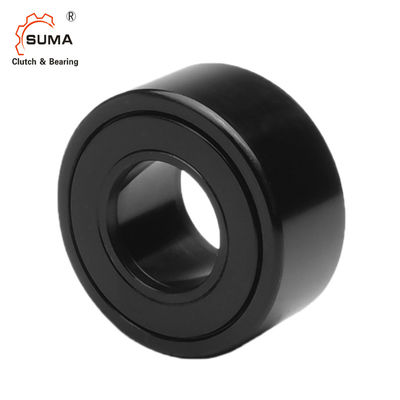

YCR Saplama Tipi Tekstil Eksenel İğneli Rulman
Özellikler
Palet Makarası, işlenmiş kalın duvarlı dış halka, iğneli makaralar veya silindirik makara setleri veya kafes kılavuz veya tam tamamlayıcı iğneli makara, iç halka veya cıvata ve contadan oluşan bir yatak ünitesidir.Çoklu kompakt yapıya, yüksek dönme doğruluğuna, geniş çeşitlere, geniş uyarlanabilirliğe ve kolay kuruluma sahip olan bu ürün, yüksek radyal yük ve belirli şok yüklerini taşıyabilir ve takım tezgahı, metalurji, tekstil ve baskı makinelerinde, işleme hatlarında vb. yaygın olarak kullanılmaktadır.
Boyutlar ve Kapasiteler
|
Mühür yok Referans No. |
Mühürlü Referans No. |
Mühürlü Referans No. |
OD (RD) İnç |
Genişlik (W) İnç |
Kimlik (B) İnç |
Uç plakaların üzerindeki genişlik (W1) İnç |
çapUç plakasının (E) İnç |
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0.75 | 0,5 | 0.25 | 0.5625 | 39/64 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0.875 | 0,5 | 0.25 | 0.5625 | 39/64 |
| CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0.625 | 0.3125 | 0.6875 | 25/32 |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1.125 | 0.625 | 0.3125 | 0.6875 | 25/32 |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1.25 | 0.75 | 0,375 | 0.8125 | 63/64 |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1.375 | 0.75 | 0,375 | 0.8125 | 63/64 |
| CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1.5 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1.625 | 0.875 | 0.4375 | 0.9375 | 1 3/32 |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1.75 | 1 | 0,5 | 1.0625 | 1 1/4 |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1.875 | 1 | 0,5 | 1.0625 | 1 1/4 |
| CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2.25 | 1.25 | 0.625 | 1.3125 | 1 13/32 |
| CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2.5 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2.75 | 1.5 | 0.75 | 1.5625 | 1 11/16 |
| CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1.75 | 1 | 1.8125 | 2 1/8 |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3.25 | 1.75 | 1 | 1.8125 | 2 1/8 |
| CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3.5 | 2 | 1.125 | 2.0625 | 2 7/16 |
| CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2.25 | 1.25 | 2.3125 | 2 51/64 |
| CYR-5-S | CCYR-5-S | 5 | 2.75 | 1.75 | 2.875 | 3 9/16 | |
| CYR-6-S | CCYR-6-S | 6 | 3.25 | 2.25 | 3.375 | 4 15/32 | |
| CYR-7-S | CCYR-7-S | 7 | 3.75 | 2.75 | 3.875 | 5 3/16 | |
| CYR-8-S | CCYR-8-S | 8 | 4.25 | 3.255 | 4.5 | 4 3/8 | |
| CYR-9-S | CCYR-9-S | 9 | 4.75 | 3.755 | 5 | 5 1/16 | |
| CYR-10-S | CCYR-10-S | 10 | 5.25 | 4.255 | 5.5 | 5 15/32 |
