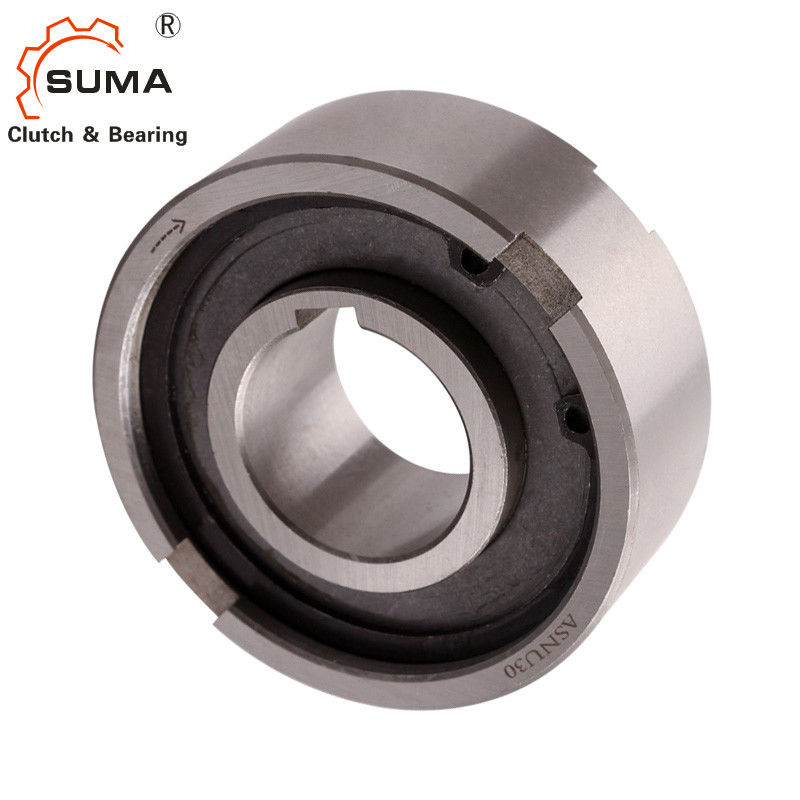

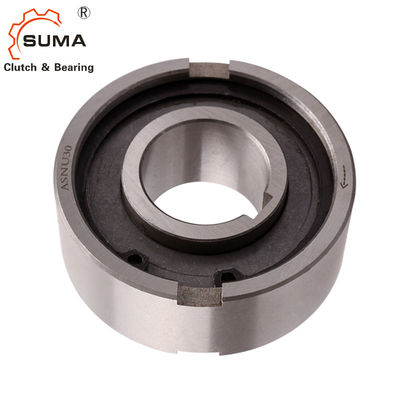

ASNU NFS TFS, rulmansız bir makaralı tip serbest tekerlektir.Rulmanlar aksil ve radyal yükleri destekler.Yağlama ve sızdırmazlık da montaj ile sağlanmalıdır.
ASNU NFS tipi tek yönlü debriyaj, rulman desteksiz bir makaralı tip olduğundan, eksenel ve radyal yükleri desteklemek için rulmanlara ihtiyaç vardır.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.İç yatak mile kilitlenmiştir.Dış bilezik, H7 mahfazasına bir pres oturması sağlamak için pozitif n6 toleransına sahiptir.
Teknik Veriler
Ürün adı | tek yönlü debriyaj yatağı |
modeli | ASNU20 |
Malzeme | Krom çelik GCr15 |
İç çap | 20 mm |
Dış çap | 52 mm |
tork kapasitesi | 78Nm |
Ağırlık | 0.19kg |
paket | Karton Kutu / Ahşap kutu |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
Teslimat süresi | 10-15 Gün |
Boyutlar ve Kapasiteler
Tip | Boy |
TKN1) |
taşma hızlar |
Ağırlık
|
Sürükleme torku | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
NOTLAR
ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,
DIN 6885.3'e göre diğer boyutlar
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
