RSBW60 RSBW70 Konveyör Sistemi için Tek Yönlü Backstop Debriyaj Yatağı
Özellikler
Yapı:
Tip RSBW, DC yaylı tip bir filibirdir.Bağımsızdır, düşük dönüş hızları için kaymalı yataklarla merkezlenir ve blendaj korumalı O halkaları kullanılarak sızdırmaz hale getirilir.
Kurulum :
Tasarım, yüksek nem veya su sıçrama alanları gibi zorlu ortamlarda kuruluma izin verir.Makinenin sabit bir parçasına sabitlenen ve tork kolundaki yuvadan geçen bir cıvata, dönme durdurmasını sağlar.
Bu cıvata üzerindeki radyal boşluk, yuva genişliğinin %1-3'üne eşit olmalıdır.Tork kolu ve yataklar ön gerilimli olmamalıdır.
Teknik Veriler
Ürün adı | Backstop Debriyaj Rulmanları |
modeli | RSBW60 / RSBW70 |
tork kapasitesi | 2550Nm |
Aşırı hızlar | 250 dk -1 |
İç çap | 60mm / 70mm |
Dış çap | 161 mm |
Kalınlık | 55 mm |
Ağırlık | 6.5kg |
Başvuru | Balıkçılık makineleri, Redüktör, ev aletleri |
paket | Karton kutu |
Ödeme şartları | TT, L/C, D/A, D/P, Western Union, Paypal |
Teslimat süresi | 7-10 Gün |
Boyutlar ve Kapasiteler
Tip | Boyut | Aşırı Hızlar | Ağırlık | |||||||||
|
dH7 | TKN1) | nimaks | D | 1 | F | E | B | N | L | bH11 | |
[mm] | [Nm] | [dk.-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |
20 | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
25 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 | |
30 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 | |
35 milyon | 375 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 | |
35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 | |
40 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 | |
45 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
50 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 | |
55 | 1295 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 | |
60 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 | |
70 | 2550 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 | |
80 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 | |
90 | 4875 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.8 |

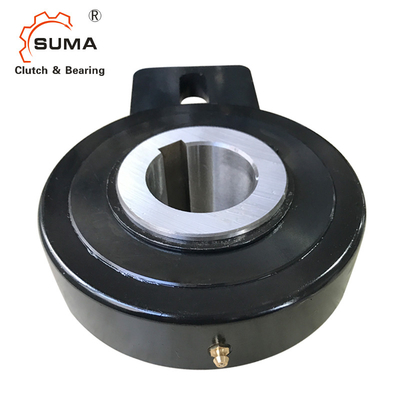

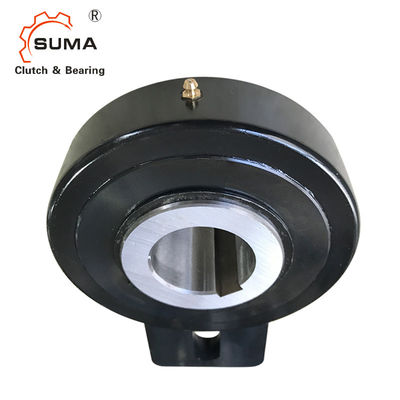

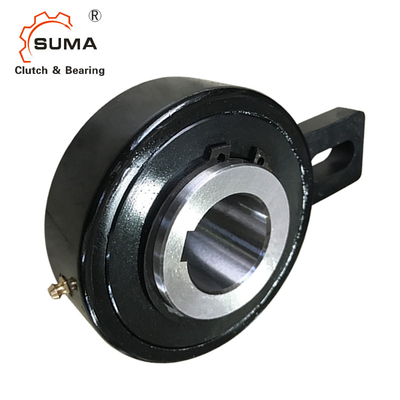

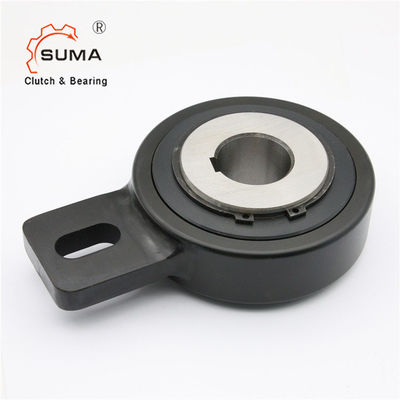

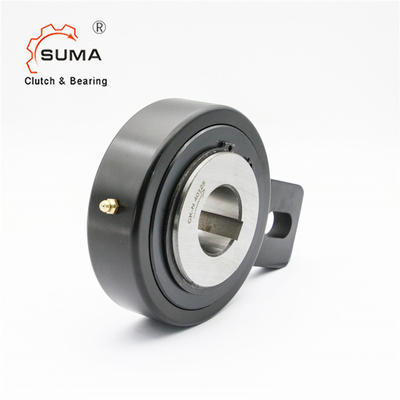

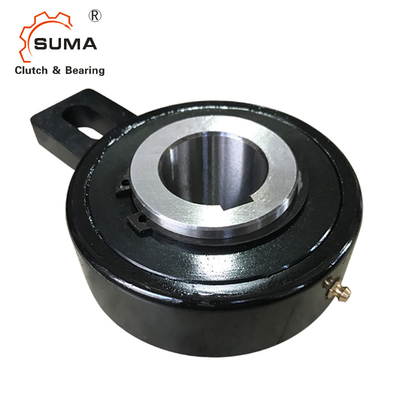

Resimler
