Menşe yeri | ÇİN |
Marka adı | SUMA |
Sertifika | ISO SGS |
Model numarası | USNU60 |

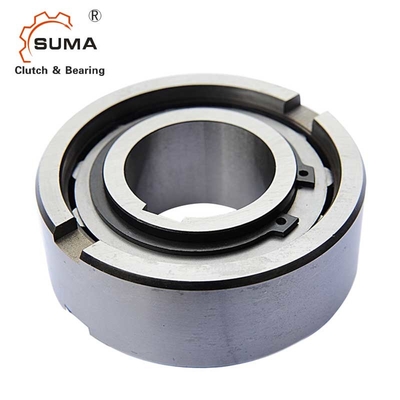

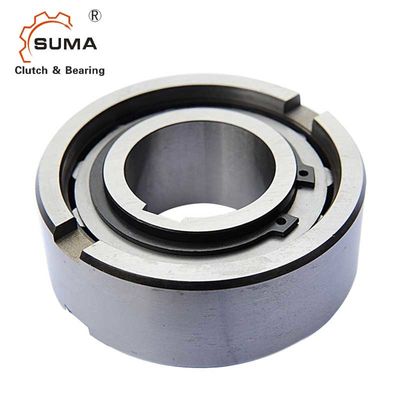

USNU Serisi USNU60 Tek Yönlü Makaralı Debriyaj Rulmanları
Özellikler
USNU Serisi serbest tekerlekler kendi kendine merkezlenmez.Bu nedenle, dış bileziğin iç bileziğe merkezi olarak dönebilmesi için serbest tekerleğin yanına bir veya iki rulman yerleştirmek gereklidir.
USNU serbest tekerlekleri, 63.. serisi ile aynı boyutlarda bilyalı rulmanlara sahiptir.
Tork kuvvetleri milden iç yuvaya bir kama vasıtasıyla ve dış yataktan yuvaya ön çekiciler vasıtasıyla veya oturma toleransı K6 yapılmışsa sıkı geçme vasıtasıyla iletilir.
Mil toleransı ya h6 ya da j7 olmalıdır;oturma toleransları H7 veya F7 olmalıdır.
Ön çekiciler kullanılmadığında oturma toleransı K6 olmalıdır.
Hizmete alınmadan önce, serbest tekerlekler sayfa 12'de verilen talimatlara göre uygun yağlayıcılarla yağlanmalıdır. Boşta çok sayıda dönüşe ulaşıldığında yağlı yağlama gereklidir.
Teknik Veriler
Boyutlar ve Kapasiteler
Tip | Boy |
TKN1) |
taşma hızlar |
Ağırlık
|
Sürükleme torku | |||||||||
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
NOTLAR
ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,
DIN 6885.3'e göre diğer boyutlar
1) Tmax = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj Örneği
