Boyunduruk Tipi Parça Makaralı Rulman
>
|
| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | RSTO12 |

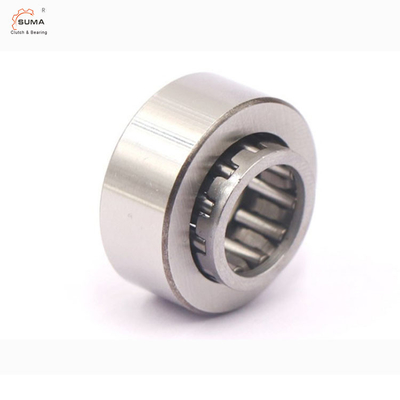

RSTO10 RSTO12 Çatallı Tip Palet Silindirleri, İç Yuvasız
Boyunduruk Tipi Palet Silindirlerinin Özellikleri
Destek makaraları, flanş halkaları olmadan, iç halka olmadan.
Destek silindiri RSTO tipi bir iç halkaya sahip değildir ve destek silindiri, yuvarlanma yolu olarak doğrudan sertleştirilmiş şaft üzerinde çalışabilir.
STO tipinin bir iç halkası vardır ve iç ve dış halkalar ve bunlara uygun iğneli makaralı kafes tertibatları ayrı ayrı monte edilebilir.
RSTO ve STO tipi destek makaraları nervürlere ve uç yüz tutma halkalarına sahip olmadığı için kurulum sırasında eksenel olarak yönlendirilmeli ve kılavuz yüzeyleri en azından hassas işlenmiş olmalıdır.
Boyutlar ve KapasitelerÖf Boyunduruk Tipi Palet Silindirleri
| Boyutlar | Yığın | atama | Temel Yük Derecesi | Tükenmişlik | Maksimum Radyal Kuvvet | sınırlama Hız |
|||||||
| D | C | D1 | FW | E | r | C | C0 | Pu | Cum | F0r | |||
| mm | kilogram | kN | kN | kN | dev/dak | ||||||||
| 16 | 7,8 | - | 7 | 10 | 0,3 | 0,008 | RSTO 5TN | 2,51 | 2,5 | 0,27 | 3,55 | 5 | 8000 |
| 19 | 9,8 | - | 10 | 13 | 0,3 | 0,012 | RSTO 6TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
| 11,8 | 16 | 10 | - | 0,3 | 0,018 | RNA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
| 24 | 9,8 | - | 12 | 15 | 0,3 | 0,021 | RSTO 8TN | 4,13 | 5,4 | 0,6 | 7,5 | 10.8 | 7000 |
| 11,8 | 18 | 12 | - | 0,3 | 0,029 | RNA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
| 30 | 11,8 | - | 14 | 20 | 0,3 | 0,042 | RSTO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
| 13,8 | 20 | 14 | - | 0,6 | 0,052 | RNA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
| 32 | 11,8 | - | 16 | 22 | 0,3 | 0,049 | RSTO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
| 13,8 | 22 | 16 | - | 0,6 | 0,057 | RNA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
| 35 | 11,8 | - | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
| 13,8 | 26 | 20 | - | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
| 40 | 15,8 | 28 | 22 | - | 1 | 0,094 | RNA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 |
| 15,8 | - | 22 | 29 | 0,3 | 0,088 | RSTO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 | |
| 47 | 15,8 | - | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
| 17,8 | 33 | 25 | - | 1 | 0,15 | RNA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
| 52 | 15,8 | - | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
| 17,8 | 38 | 30 | - | 1 | 0,18 | RNA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
| 62 | 19,8 | 43 | 35 | - | 1 | 0,28 | RNA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2800 |
| 19,8 | - | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2600 | |
| 72 | 19,8 | - | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24,6 | 39 | 4,8 | 36 | 51 | 2200 |
| 22,7 | 50 | 42 | - | 1,1 | 0,43 | RNA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
| 80 | 19,8 | - | 50 | 58 | 1 | 0,42 | 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
| 22,7 | 57 | 48 | - | 1,1 | 0,53 | RNA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
| 85 | 19,8 | - | 55 | 63 | 1 | 0,45 | 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
| 90 | 19,8 | - | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
PAKETÖf Boyunduruk Tipi Palet Silindirleri
