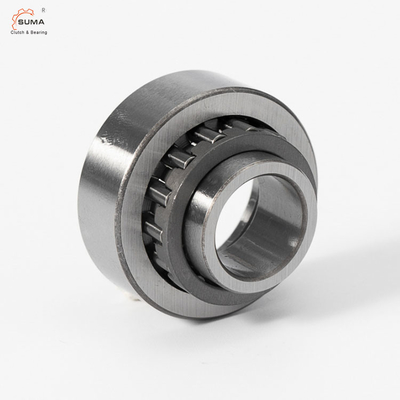

STO30 STO35 STO40 Destek Makaraları İç Bilezikli İğneli Rulmanlar
STO Destek Silindirlerinin Özellikleri
STO Serisi Destek makaraları, flanş halkaları olmadan, iç halkalı.
RSTO SerisiDestek makaraları, flanş halkaları olmadan, iç halkalı.
STO tipinin bir iç halkası vardır ve iç ve dış halkalar ve bunlara uygun iğneli makaralı kafes tertibatları ayrı ayrı monte edilebilir.
Destek silindiri RSTO tipi bir iç halkaya sahip değildir ve destek silindiri, yuvarlanma yolu olarak doğrudan sertleştirilmiş şaft üzerinde çalışabilir.
RSTO ve STO tipi destek makaraları nervürlere ve uç yüz tutma halkalarına sahip olmadığı için kurulum sırasında eksenel olarak yönlendirilmeli ve kılavuz yüzeyleri en azından hassas işlenmiş olmalıdır.
Boyutlar ve KapasitelerÖf Boyunduruk Tipi Palet Silindirleri
Boyutlar | Yığın | atama | ||||||||||||||
D | d | C | B | D1 | F | E | r | r1,2 | C | C0 | Pu | Cum | F0r | |||
mm | kilogram | kN | kN | kN | dev/dak | |||||||||||
19 | 6 | 9,8 | 10 | - | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | - | 0,3 | 0,3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | - | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10.8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | - | 0,3 | 0,3 | 0,034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | - | 14 | 20 | 0,3 | 0,3 | 0,049 | BH 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13,8 | 14 | 20 | 14 | - | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 12 | 11,8 | 12 | - | 16 | 22 | 0,3 | 0,3 | 0,057 | BH 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
12 | 13,8 | 14 | 22 | 16 | - | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 15 | 11,8 | 12 | - | 20 | 26 | 0,3 | 0,3 | 0,063 | BH 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13,8 | 14 | 26 | 20 | - | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 17 | 15,8 | 16 | - | 22 | 29 | 0,3 | 0,3 | 0,11 | BH 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | - | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | - | 25 | 32 | 0,3 | 0,3 | 0,15 | BH 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
20 | 17,8 | 18 | 33 | 25 | - | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 25 | 15,8 | 16 | - | 30 | 37 | 0,3 | 0,3 | 0,18 | BG 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
25 | 17,8 | 18 | 38 | 30 | - | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 30 | 19,8 | 20 | - | 38 | 46 | 0,6 | 0,6 | 0,31 | BH 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | - | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
72 | 35 | 19,8 | 20 | - | 42 | 50 | 0,6 | 0,6 | 0,44 | BG 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
35 | 22,7 | 23 | 50 | 42 | - | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | - | 50 | 58 | 1 | 1 | 0,53 | BH 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22,7 | 23 | 57 | 48 | - | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | - | 55 | 63 | 1 | 1 | 0,58 | BH 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | - | 60 | 68 | 1 | 1 | 0,62 | BG 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22,7 | 23 | 68 | - | - | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
