BS85 BS85-70 BS85-75 BS85-80 BS85-85 Tek yönlü rulmanlar Arka durak debriyaj Cam debriyaj
Serbest tekerleğin özellikleriArkaplan Çaprazı

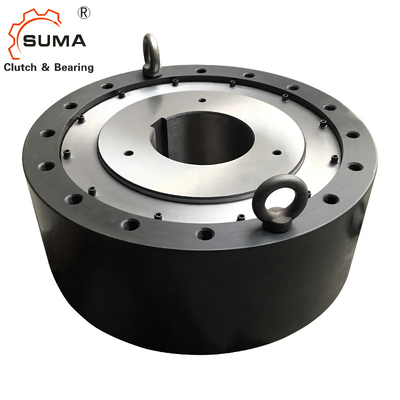

BS serisi Cam Clutches, yavaş hızlı konveyör başı çubuğunun ters döndürülmesini önlemek (geriye dönmek) gereken uygulamalar için tasarlanmıştır.
Serbest tekerlek kataloğuArkaplan ÇaprazıSeçiminiz için.
BS160HS-BS450HSArkaplan ÇaprazıVeri sayfası
Model | Döner | - Max. - Hayır. | Çek | A | B | C | PCD | E | S | H-M Boyut × Çığır × Tapped delik sayısı | Yağ | Qty |
Kapasite | Aşma | Döner | D | Doldurma deliği | Yağ | |||||||
(N·m) | (r/min) İç yarış | (N·m) | (Bölüm) | (kg) | ||||||||
BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5 ×8 | PT 1/4 | 0.31 |
BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5 ×16 | PT 1/4 | 1.3 |
BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 1.7 |
BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0 ×16 | PT 1/4 | 2 |
BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5 ×16 | PT 1/4 | 3.6 |
BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0 ×16 | PT 1/4 | 4.1 |
BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6.9 |
BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5 ×18 | PT 1/4 | 7.2 |
Model | Döner | Maksimum aşınma |
Sürükleme Döner (N-m) |
A | B | C | PCD | E | S |
H-M Boyut × Çığlık × Sayısı Çukurlar |
Kapasite (Nm) | (r/min) İç yarış | D | ||||||||
BS30 | 294 | 350 | 0.58 | 64 | 90 | 64 | 80 | 45 | 13 | M 6 × P1.0 × 4 |
BS50 | 784 | 300 | 0.98 | 67 | 125 | 67 | 110 | 70 | 16 | M 8 × P1.25 × 4 |
BS65 | 1570 | 340 | 3.92 | 90 | 160 | 85 | 140 | 90 | 20 | M10 ×P1.5 ×6 |
BS75 | 2450 | 300 | 5.88 | 90 | 170 | 85 | 150 | 100 | 20 | M10 ×P1.5 ×6 |
BS85 | 5880 | 300 | 7.84 | 115 | 210 | 110 | 185 | 115 | 30 | M12 ×P1.75 ×6 |
BS95 | 7840 | 250 | 9.8 | 115 | 230 | 110 | 200 | 130 | 30 | M14 ×P2.0 × 6 |
BS110 | 10800 | 250 | 14.7 | 115 | 270 | 110 | 220 | 150 | 30 | M16 ×P2.0 × 6 |
BS135 | 15700 | 200 | 19.6 | 135 | 320 | 130 | 280 | 180 | 30 | M16 ×P2.0 × 8 |
Yeni JIS | OldJIS | Çukur çapı | ||
Anahtar yolu | Anahtar yolu | Aralık | W. Min | W.Max |
JISB1301-1996 | JISB1301-1959 | (mm) | (kg) | (kg) |
ISO R773 | ||||
BS30-30J | BS30-30E | 20'den 30'a | 2.3 | 2.1 |
BS50-45J | BS50-45E | 30'dan 50'ye kadar | 4.7 | 4 |
BS50-50J | BS50-50E | |||
BS65-40J | BS65-40E | 40'tan 65'e kadar | 13 | 11.5 |
BS65-45J | BS65-45E | |||
BS65-50J | BS65-50E | |||
BS65-55J | BS65-55E | |||
BS65-60J | BS65-60E | |||
BS65-65J | BS65-65E | |||
BS75-60J | BS75-60E | 50 ila 75 | 14.7 | 13.1 |
BS75-65J | BS75-65E | |||
BS75-70J | BS75-70E | |||
BS75-75J | BS75-75E | |||
BS85-70J | BS85-70E | 60-85 | 27.2 | 24.7 |
BS85-75J | BS85-75E | |||
BS85-80J | BS85-80E | |||
BS85-85J | BS85-85E | |||
BS95-80J | BS95-80E | 70-95 | 32.2 | 29.4 |
BS95-85J | BS95-85E | |||
BS95-90J | BS95-90E | |||
BS95-95J | BS95-95E | |||
BS110-85J | BS110-85E | 80'den 110'a | 38.6 | 34.2 |
BS110-95J | BS110-95E | |||
BS110-100J | BS110-100E | |||
BS110-105J | BS110-105E | |||
BS110-110J | BS110-110E | |||
BS135 | BS135 | 90 ile 135 arasında | 76.1 | 68 |
BS160HS | BS160HS | 100'den 160'a | 120 | 103 |
BS200HS | BS200HS | 100 ila 200 | 200 | 163 |
BS220HS | BS220HS | 150 ila 220 | 390 | 338 |
BS250HS | BS250HS | 175'den 250'ye kadar | 760 | 689 |
BS270HS | BS270HS | 200-270 | 850 | 774 |
BS300HS | BS300HS | 230 ila 300 | 1,400 | 1,300 |
BS350HS | BS350HS | 250 ile 350 arasında | 2,300 | 2,120 |
BS425HS | BS425HS | 325'den 425'e kadar | 3,300 | 2,960 |
BS450HS | BS450HS | 350 ila 450 | 3,700 | 3,400 |
S:BS backstop Clutch'i nasıl paketlersin?
S:- Alır mıyım?Arkaplan ÇaprazıSenin örneklerini mi?
A: Kalite kontrolü için numuneleri istemek çok tavsiye edilir.
S:Bana teslim edeceğine söz verebilir misin?Arkaplan ÇaprazıZamanında mı?
