Tek Yönlü Debriyaj Yatağı
>
|
| Menşe yeri | ÇIN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BB20 BB201K-K BB20 2K-K |

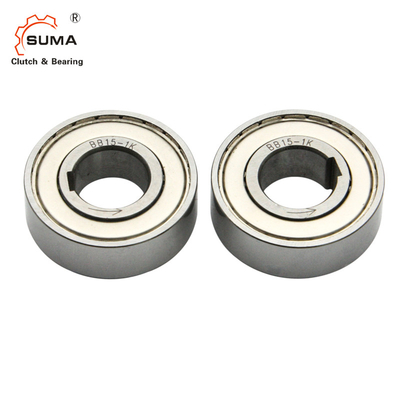

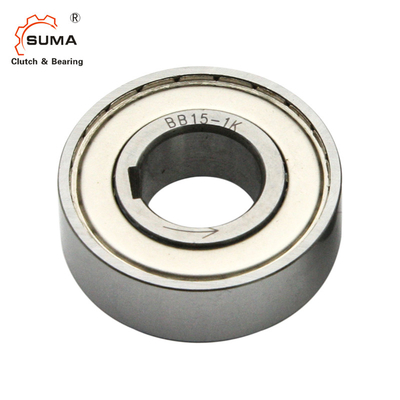

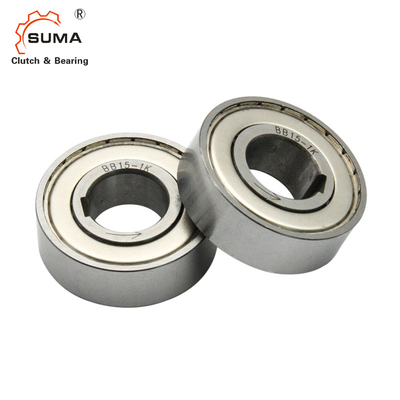

BB20 BB201K-K BB20 2K-K Backstop Clutch Cam Clutch
Tek yönlü Sprag Çöpçütü rulmanları
ÖzellikleriSprag Çöpçatanı rulmanları
1. BB serisi Cam Clutch, baskı takımı için tasarlanmıştır.
2. BB-1K-K ve BB-2GD 1K-K serileri iç yarış üzerinde bir anahtarlık vardır.
DIN 6885'e göre üretilen 3, BB40-1K-K ve BB40-2GD 1K-K DIN 6885'e göre üretilir. 1.

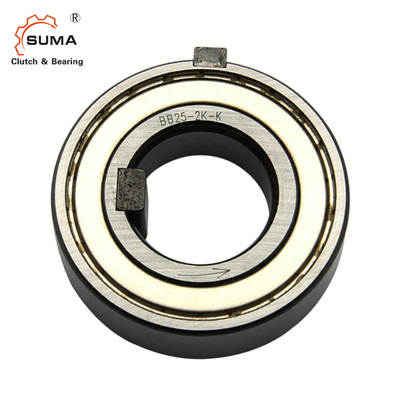

3. BB-2K-K serisi hem iç hem de dış ırk açar.
-K-K- Cam Clutch ile birlikte gönderilen anahtarları ifade eder.
4Maksimum rulman ve debriyaj performansını elde etmek için, şaft ve evdeki doğru müdahale boyutları korunmalıdır.
5Her seri için şaftın ve evin toleransları için tabloya bakın.
Teknik verilerSprag Çöpçatanı rulmanları
Boyutları ve Kapasiteleri
| Model | Döner Kapasite |
Max. Aşınma. | Sürükleme tork (N·m) | A | B | C | D | r | Ağırlık (N) | |||||
|
İç Irk |
Dış Irk |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
| N · m | r/min | r/min | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
Not:
İç yarışta işaretlenen model numarası sadece 1K ve 2K için K (Örnek: BB25-1K ve BB25-2K için BB25-K
Anahtarların ve Anahtarlıkların Boyutları
| Model | b2js10 | t1 | t2 | B1js9 | t | İç yarış Anahtar b×h×uzunluk |
Dış ırk Anahtar b'× h' ×uzunluk |
|
| BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - Evet. | - Evet. | - Evet. | - Evet. |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
Not:
BB25-1K-K, BB25-2K-K ve BB25-2GD 1K-K için t2 boyutu,
DIN 6885. 3.
DIN standart anahtarı kullanmak için 0.5 mm derinliğinde şaftadaki anahtar yolu işleme alın.
Diğer tüm modeller boyut olarak rakiplerle değiştirilebilir.
6BB, BB-1K ve BB-2K, yağla desteklenen ve teslim edilen kuyruklar, toz mühürleme korumasına sahiptir.
0.25 mm ve üstü parçacıklara karşı, standart BB serisinden 5 mm daha geniş olan BB-2GD ve BB-2GD-1K debriyajları, herhangi bir toz karşı etkili koruma için özel dudak mühürlerine sahiptir.
7İç ırkın okunun gösterdiği yön, iç ırkın hareket yönüdür.
8Kabloyu monte etmek için, iç ve dış yarışın tüm yüzüne eşit basınç uygulamak için uygun çapta bir baskı aracı kullanın.
9Çakmaçlama veya başka bir şok uygulamayın.
10Evin, Prens montajı için gereken basınca dayanacak kadar sağlam olduğundan emin olun.
11Çalışma sıcaklık aralığı: ∼30°C'den +100°C'ye kadar (bu aralığı aşan sıcaklık için bize danışın).
Yağlama
1Teslimattan önce yağ uygulandığından, kullanmadan önce yağ uygulamaya gerek yoktur.
2Eğer debriyaj yağlı bir yağlayıcı ile kullanılırsa, yağlı yağlama her zaman ünitenin içinde uygulanmalıdır.
3PE katkı maddeleri olan yağlar veya yağlayıcılar kullanmayın.
Yükseliş Örneği
