| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FSO750 HPI750 |

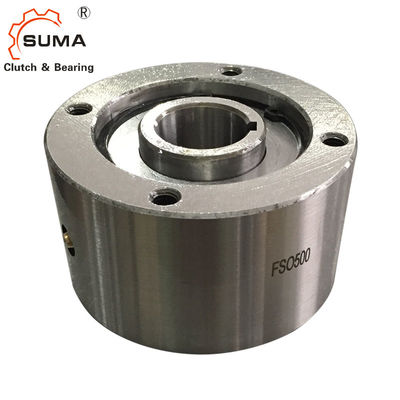

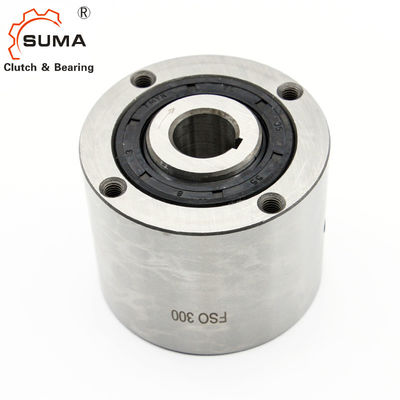

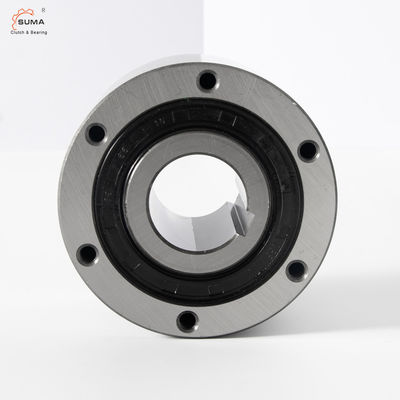

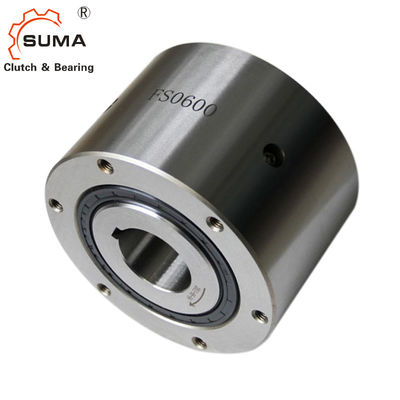

FSO750 HPI750 Tek Yönlü Backstop Debriyaj Kam Debriyaj Körük Rulmanları
Özellikler
FSO, FSO-GR ve HPI 750 ila 1027 tipleri, iki bilyalı rulman kullanan, bağımsız, sızdırmaz ve yatak destekli, yaylı tip serbest tekerleklerdir.
Yağlama
FSO ve HPI tipleri yağla yağlanır ve standart mil dudak keçeleri kullanır.
Tip FSO-GR gresle yağlanır ve temassız labirent contalarla donatılabilir.
Tip HPI, yüksek hızlı indeksleme uygulamaları için özel olarak tasarlanmıştır.
Boyutlar ve Kapasiteler
| Boy |
tork [Nm] |
Aşırı hızlar [dk.-1] |
BOYUT [mm] | yağlayıcı | Ağırlık | tork | |||||||||||||||||
| ÖSO | FS | dH7-bxh | d4) | A | B5) | C | D | E | F | G | z | J | K | L | P | f | ÖSO | HPI | FS | TR | |||
| TKN1) | nmaksimum2) | nmaksimum3) | en az en çok | -0.05 | [kilogram] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66–112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92–138 | 161.9 | 304,8 | 158.7 | 34.9 | 1.6 | 161.92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
NOTLAR
1) Tmaks = 2 kez;
2) İç yarış/dış yarış
3) İç yarış/dış yarış labirent contası
4) İnç delik istek üzerine mevcuttur
5) Sadece büyük çap için
Boyut 600 > 50 mm
Boyut 700 > 75 mm
*) 60'ta eşit aralıklı 6 delik;artı 180'de 2 ekstra delik;Montaj ve bakım talimatlarına bakın
