Makaralı Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | US55 AS55 |

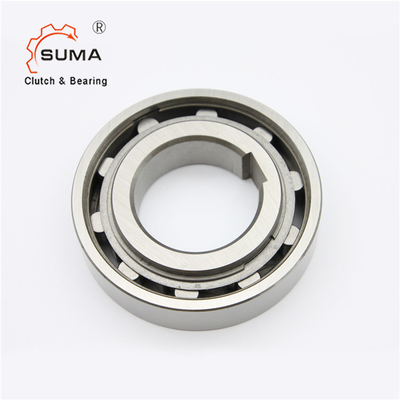

US Serisi US55 AS55 Backstop Debriyaj Filibir Makaralı Rulman
Özellikler
ABD Serisi serbest tekerlekler kendi kendine merkezlenmez.Bu nedenle, dış bileziğin iç bileziğe merkezi olarak dönebilmesi için serbest tekerleğin yanına bir veya iki yatağın yerleştirilmesi gerekir.
ABD serbest tekerlekleri, 62.. Serisi ile aynı boyutlarda bilyalı rulmanlara sahiptir.
Tork kuvvetleri, bir kama vasıtasıyla milden iç yuvaya ve dış çapın r6 toleransına sıkı geçme vasıtasıyla dış yataktan yuvaya iletilir.
Mil toleransı ya h6 ya da j7 olmalıdır;oturma toleransları H7 veya J6 olmalıdır.
Hizmete alınmadan önce, filibirler aşağıdaki uygun yağlayıcılarla yağlanmalıdır:
sayfa 12'de verilen talimatlar. Boşta çok sayıda dönüşe ulaşıldığında yağla yağlama gereklidir.
Boyutlar ve Kapasiteler
| Tip | Boy |
TKN1) |
Aşırı hızlar |
Ağırlık
|
Sürükleme torku | |||||||
| ABD (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
NOTLAR:
AS6 kama yuvası olmadan.ØD = -0-0,009
AS8-12 kama yuvası, DIN 6885.1'e göre.
DIN 6885.3'e göre diğer boyutlar
1) T max = 2 × T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj boyutları, 62 serisi bilyalı rulmanlarla aynıdır
Montaj Örneği
