| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AV60 AV70 |

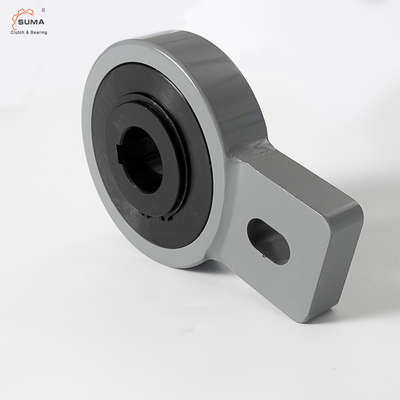

AV60 AV70 Tek Yönlü Silindir Tipi Filibir Geri Durdurmalı Debriyaj
ÖzellikleriMakaralı Tip Filibir Geri Durdurmalı Debriyaj
Tip AV, silindir tipi bir serbest tekerlektir.Bağımsızdır, düşük dönüş hızları için kaymalı yataklarla ortalanır ve kalkan korumalı metalik labirent contalar kullanılarak sızdırmaz hale getirilir.
Eğimli bantlı konveyör yük altında park edildiğinde ters veya pürüzsüz fenomeni önlemek için, fren torkunun hesaplanmasından sonra, özel duruma bağlı olarak bir serbest tekerlek geri döndürmez durdurma veya tutma cihazı eklenir.Kafa tamburu için uygun makaralı geri döndürmez kilit, bir redüktör tarafından tahrik edilir, güç büyüktür, tamburun çapı büyüktür ve redüktör ZQ65'in üzerinde olan bantlı konveyör, yukarı taşıma için daha uygundur ve eğim açısı daha azdır. 18 dereceden büyük veya eşit.Hızlı geri dönüş kilidi ve kısa dönüş mesafesi avantajlarına sahip olan konveyör, büyük ve orta boy eğimli konveyörler için tercih edilen geri dönüş durdurucudur.Redüktör eşleştirme, kok tesisi ve nakliye makinelerinde, konveyörlerde, vinçlerde, elektrikli tamburlarda ve geri döndürmezlik gereksinimleri gerektiren diğer mekanik ekipmanlarda yaygın olarak kullanılır.
Ünite, gresle yağlanmış, yatay veya dikey konumda kuruluma hazır olarak teslim edilir.Öncelikle geri döndürmez kilit olarak kullanılır, minimum alan gereksinimi için tork kapasitesi yüksektir.Bu tasarım zorlu ortamlarda kullanıma uygundur.Makinenin sabit bir parçasına sabitlenmiş ve geçen bir cıvata
Tork kolundaki yuva sayesinde dönme durdurma sağlar.Bu cıvata üzerinde radyal boşluk
yuva genişliğinin %1-3'üne eşit olmalıdır.
Tork kolu ve yataklar ön gerilimli olmamalıdır.Silindir tasarımı, AV tipini hafif indeksleme uygulamaları için ideal hale getirir.
BoyutlarıMakaralı Tip Filibir Geri Durdurmalı Debriyaj
| Tip | Boyut | TKN1) | aşırı hız | Ağırlık | Sürükleme torku | ||||||||||
| AV | dH7 | nimaks | D | D2 | 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
Montaj Örneği
