| Menşe yeri | Çin |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | NYD200 NJ200 ND380 |

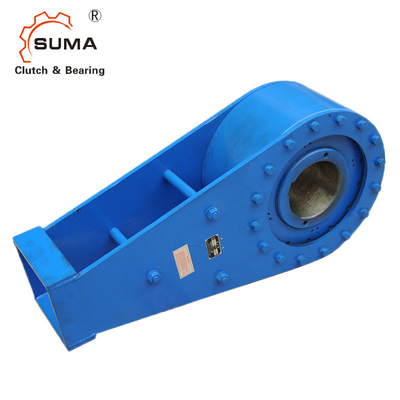

NYD200 NJ200 ND380 Düşük Hızlı Backstop Clutch Tek Yönlü rulman
NYD NJ Backstop Clutch'in özellikleri
NY = NYD
NJ ((NYD,ND) döngü kolu olan arka duraklar top rulman desteği olmadan yerleştirilmiştir.
Arka kapı NJ'ler şunlar için kullanılır:
ArkaplanlarDüşük hızlı uygulamalarda.
Eğili konveyör kemeri sistemlerinde, asansörlerde ve pompalarda kullanılmak üzere tasarlanmıştır.
Backstop debriyaj uygulamaları alanında, debriyajlar, tahrik ocağının tek yönde sınırsız dönüşünü sağlar.Arkaplan debriyajı sabit bir çerçeve ile sorunsuz bir şekilde bağlanır.Bu arka koplamalar, eğimli taşıyıcıların, kova asansörlerinin veya pompa sistemlerinin ters hareketini engellemek için bir güvenlik önlemidir.Önemli ekipmanları zararlardan korumanın dışında, madencilik operasyonlarında işçilerin güvenliğinin sağlanmasında çok önemli bir rol oynarlar.
SUMA, çeşitli uygulama gereksinimlerini karşılamak için titizlikle tasarlanmış kapsamlı bir aralıkta arka kısım debriyajları sunar.ve aynı zamanda aşma ve indeksleme debriyajlarıSUMA'nın debriyaj ürünlerinde yer alan yaratıcılık, en zorlu ortamlarda bile verimli ve güvenilir bir işleyişi garanti eder.Uzun süreli aşınma için özel alaşımlı çelik kamlar gibiYüksek kaliteli alaşımlı çelikten yapılmış, yüzey sertliği ve çekirdek sertliği üstün olan yarışlar,olağanüstü konsantrisite ve hassas cam dönüşü sağlamak için hassaslıklı öğütme geçirilir.
Modeller NJ65-NJ450
Boyutları ve Kapasiteleri
| Türü | Yük kapasitesi | İç Yarış Max. Hız. | Sürükleme Döner | Sıkıcı | Boyut (mm) | Ağırlık | ||||||||
| N.m. | r/min | N.m. | mm | A | B | D | H | H1 | Φ | h | L | L1 | Kilo | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
Montaj
Geriye doğru süren tork, tork kolu tarafından kısıtlanır. Tork kolu konuma sıkıştırılmamalıdır. Aksyal ve radyal yönde 0,5 inç oynaması gerekir.
NJ backstops, boşluk ayarlaması için sağlanır. İç halka üzerinde aksyal tutma için ayarlı vidalar sağlanır, şaft yakaları gerekmez.
Piciure
