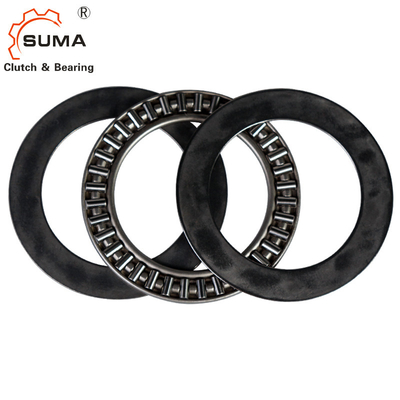

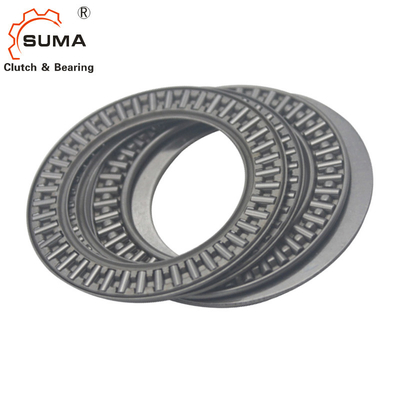

Eksenel İğneli Rulmanların Özellikleri
İğneli makaralı baskı yatakları, çok sayıda iğneli makarayı güvenilir bir şekilde yönlendirmek ve tutmak için sabit biçimli bir kafesle donatılmıştır.Bir düzenek içindeki makaraların çap sapmaları 2 µm dahilindedir ve bu, bu yatakların ağır eksenel yükleri ve şok yükleri barındırmasını sağlar.Bu yataklar, minimum eksenel boşlukta yüksek derecede sertlik sağlar.Bitişik makine bileşenlerinin yüzeylerinin kanal görevi görebildiği uygulamalarda, iğneli makaralı eksenel rulmanlar, geleneksel bir eksenel rondeladan daha fazla yer kaplamaz.
iğneli rulman Özellikler
1) İğneli rulman tipi: AXK,NTA,TC,AS,LS,GS,51100,K81101,TRA,TRB,TRC,TRD
2) yağ deliği ile
3) Malzeme: Krom / Paslanmaz çelik
4) Kalkan/kapatma: Açık
5) Hassasiyet : ABEC-1 (P0), ABEC-3 (P6),ABEC-5(P5)
6) Titreşim ve Gürültü seviyesi : V2, V1, Z1, Z2
7) İç boşluk: C0, C2, C3
8) Ambalaj: endüstriyel ambalaj veya bireysel kutu ambalaj, karton, palet.
Boyutlar ve Kapasiteler
mil çap |
rulman tip |
boyut(mm) | Temel Yük Değeri(N) | sınırlı hız(rpm) |
ağırlık (G)
|
|||||
(mm) |
orijinal tip |
İç | Dış | Genişlik | dinamit | statik | gres | yağ | ||
Dc1 | DC | dw | ||||||||
4 | AXK 0414 TN | 4 | 14 | 2 | 4100 | 7900 | 14000 | 5500 | 0.7 | |
5 | AXK 0515 TN | 5 | 15 | 2 | 4000 | 8500 | 13000 | 4800 | 0.8 | |
6 | AXK 0619 TN | 6 | 19 | 2 | 6000 | 12000 | 12000 | 4200 | 1 | |
8 | AXK 0821 TN | 8 | 21 | 2 | 7100 | 13500 | 11000 | 4000 | 2 | |
10 | AKS 1024 | 10 | 24 | 2 | 7800 | 24000 | 9500 | 3600 | 3 | |
12 | AKS 1226 | 12 | 26 | 2 | 8200 | 26700 | 7200 | 3200 | 3 | |
15 | AKS 1528 | 15 | 28 | 2 | 9500 | 33000 | 6500 | 3000 | 4 | |
17 | AKS 1730 | 17 | 30 | 2 | 10200 | 36500 | 5500 | 2800 | 4 | |
20 | AKS 2035 | 20 | 35 | 2 | 11000 | 43000 | 5000 | 2600 | 5 | |
25 | AKS 2542 | 25 | 42 | 2 | 12500 | 538000 | 4500 | 2300 | 7 | |
30 | AKS 3047 | 30 | 47 | 2 | 14000 | 656000 | 4100 | 2100 | 8 | |
35 | AKS 3552 | 35 | 52 | 2 | 15500 | 770000 | 3700 | 2000 | 10 | |
40 | AKS 4060 | 40 | 60 | 3 | 25000 | 1100000 | 3200 | 1900 | 16 | |
45 | AKS 4565 | 45 | 65 | 3 | 25800 | 1250000 | 3000 | 1700 | 18 | |
50 | AKS 5070 | 50 | 70 | 3 | 27600 | 1370000 | 2800 | 1600 | 20 | |
55 | AKS 5578 | 55 | 78 | 3 | 35000 | 1950000 | 2600 | 1500 | 28 | |
60 | AKS 6085 | 60 | 85 | 3 | 38600 | 2400000 | 2500 | 1100 | 33 | |
65 | AKS 6590 | 65 | 90 | 3 | 41000 | 2580000 | 2400 | 1000 | 35 | |
70 | AKS 7095 | 70 | 95 | 4 | 50000 | 2670000 | 2100 | 950 | 60 | |
75 | AXK 75100 | 75 | 100 | 4 | 51000 | 2750000 | 1900 | 900 | 61 | |
80 | AKS 80105 | 80 | 105 | 4 | 52400 | 2850000 | 1800 | 870 | 63 | |
85 | AXK 85110 | 85 | 110 | 4 | 54000 | 3000000 | 1700 | 850 | 67 | |
90 | AXK 90120 | 90 | 120 | 4 | 66000 | 4100000 | 1580 | 800 | 86 | |
100 | AXK 100135 | 100 | 135 | 4 | 76000 | 5570000 | 1400 | 770 | 104 | |
110 | AKS 110145 | 110 | 145 | 4 | 82000 | 6000000 | 1300 | 740 | 122 | |
120 | AXK 120155 | 120 | 155 | 4 | 84800 | 6620000 | 1200 | 700 | 131 | |
130 | AXK 130170 | 130 | 170 | 5 | 110000 | 9300000 | 1100 | 660 | 205 | |
140 | AXK 140180 | 140 | 180 | 5 | 115000 | 9100000 | 1000 | 620 | 219 | |
150 | AXK 150190 | 150 | 190 | 5 | 118000 | 9600000 | 950 | 580 | 232 | |
160 | AXK 160200 | 160 | 200 | 5 | 125000 | 10000000 | 900 | 500 | 246 | |
AKS 715 | 7 | 15 | 2.3 | 3100 | 3250 | 6400 | 18400 | 0,0016 | ||
AKS 816 | 8 | 16 | 2.3 | 3100 | 7900 | 6300 | 18000 | 0,0017 | ||
AKS 1022 | 10 | 22 | 2.8 | 6200 | 15300 | 4700 | 13700 | 0,0044 | ||
AKS 1022 | 10 | 22 | 4 | 6200 | 15300 | 4700 | 13700 | 0,0068 | ||
balta 1528 | 15 | 28 | 4 | 8100 | 26900 | 3600 | 10500 | 0,0098 | ||
AKS 2542 | 25 | 42 | 5 | 13100 | 58000 | 2300 | 6600 | 0,0257 | ||
balta 2744 | 27 | 44 | 2.8 | 13700 | 61900 | 2200 | 6200 | 0,0127 | ||
AKS 4060 | 40 | 60 | 2.8 | 20000 | 110000 | 1500 | 4400 | 0,0239 | ||
AKS 4565 | 45 | 65 | 2.8 | 21000 | 123000 | 1400 | 4000 | 0,0247 | ||
AKS 10 | 10 | 27 | 3/3.2 | 9200 | 25500 | 6000 | 14000 | 8.3 | ||
AKS 12 | 12 | 29 | 3/3.2 | 9900 | 29000 | 5500 | 13000 | 9.1 | ||
AKS 15 | 15 | 31 | 3,5/3,2 | 11300 | 36000 | 5200 | 11000 | 10.1 | ||
AKS 17 | 17 | 33 | 3,5/3,2 | 11900 | 39500 | 4500 | 10000 | 11 | ||
AKS 20 | 20 | 38 | 3,5/3,2 | 13100 | 46500 | 4000 | 8500 | 14 | ||
AKS 25 | 25 | 45 | 4/3.2 | 14700 | 58000 | 3000 | 7000 | 19.5 | ||
AKS 30 | 30 | 50 | 4/3.2 | 16300 | 7000 | 2000 | 6000 | 22 | ||
AKS 35 | 35 | 55 | 4/3.2 | 17800 | 81000 | 1700 | 5500 | 26.6 | ||
AKS 40 | 40 | 63 | 4/4.2 | 28000 | 114000 | 1500 | 4700 | 39.2 | ||
AKS 45 | 45 | 68 | 4/4.2 | 30000 | 128000 | 1200 | 4300 | 43.4 | ||
AKS 50 | 50 | 73 | 4,5/4,2 | 32000 | 143000 | 1000 | 3900 | 49.2 |
