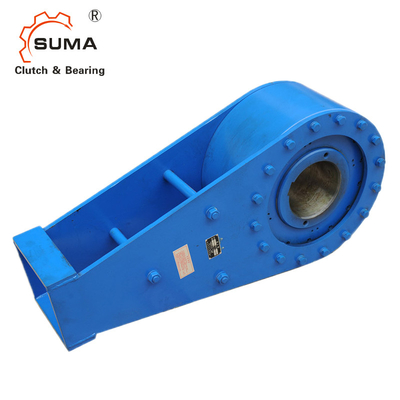

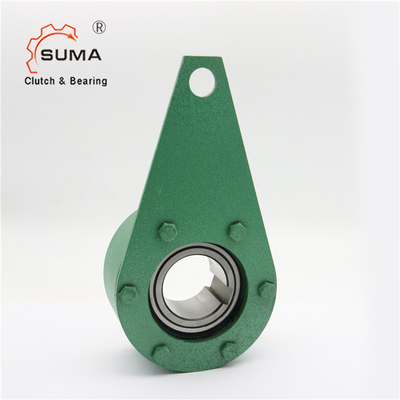

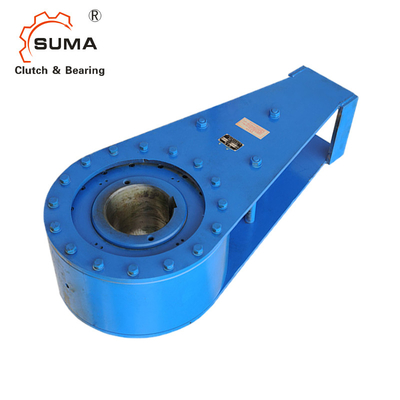

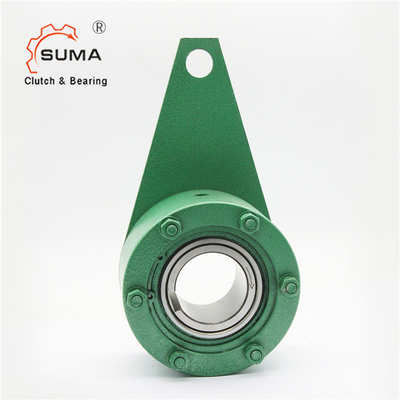

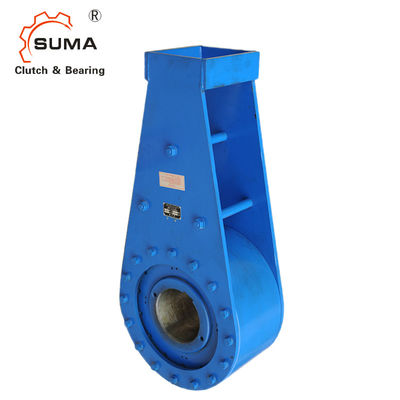

NYD65 NJ65 ND16 Tek yönlü Freewheel Lagers Conveyor Belt için Backstop Clutch
NYD NJ Backstop'un özellikleri
NJ ((NYD,ND) döngü kolu olan arka duraklar top rulman desteği olmadan yerleştirilmiştir.
Arka kapı NJ'ler şunlar için kullanılır:
ArkaplanlarDüşük hızlı uygulamalarda.
Eğili konveyör kemeri sistemlerinde, asansörlerde ve pompalarda kullanılmak üzere tasarlanmıştır.
Modeller NJ65-NJ450
Boyutları ve Kapasiteleri
| Türü | Yük kapasitesi | İç Yarış Max. Hız. | Sürükleme Döner | Sıkıcı | Boyut (mm) | Ağırlık | ||||||||
| N.m. | r/min | N.m. | mm | A | B | D | H | H1 | Φ | h | L | L1 | Kilo | |
| ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
| ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
| ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
| ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
| ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
| ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
| ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
| ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
| ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
| ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
| ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
| ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
| ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
| ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
| ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
| ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
| ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 | |||
Montaj
Geriye doğru süren tork, tork kolu tarafından kısıtlanır. Tork kolu konuma sıkıştırılmamalıdır. Aksyal ve radyal yönde 0,5 inç oynaması gerekir.
NJ backstops, boşluk ayarlaması için sağlanır. İç halka üzerinde aksyal tutma için ayarlı vidalar sağlanır, şaft yakaları gerekmez.
