DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman
  • DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman
  • DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman
  • DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman

DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman

Menşe yeri ÇİN
Marka adı SUMA
Sertifika ISO SGS
Model numarası DC3175(3C)
Ürün Detayları
Ürün adı:
DC3175(3C) Tek Yönlü Debriyaj Rulman
Malzeme:
GCr15 taşıyan çelik
Tork Kapasitesi:
159Nm
Dönme hızı:
6000 devir/dakika
Ağırlık birimi:
0.06kg
Garanti:
1 yıl
Boy:
31.75*48.41*13.5mm
OEM:
Kabul etmek
Vurgulamak:

DC Frenli Tip Debriyaj

,

2600RPM Frenli Tip Debriyaj

,

Uzatma Tek Yönlü Frenli Debriyaj

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD6.5-USD8 PER PIECE
Ambalaj bilgileri
karton kutu
Teslim süresi
3-5 gün
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, Paypal
Yetenek temini
ayda 10000 ADET
Ürün Açıklaması

             DC Frenli Tip Debriyaj

Kısa Tanıtım

Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Sprag boşluk toleransı aşılmamalıdır.Filibirin sonraki sayfalarda gösterildiği gibi doğru bir şekilde çalışmasını sağlamak için, iç ve dış yuvaların her ikisi de minimum düz genişliğe "e" sahip olmalıdır ve herhangi bir girinti bulunmamalıdır.

Alternatif olarak, aşağıdaki spesifikasyona göre sertleştirilmiş çelik miller veya muhafazalar olması durumunda yarıklar yapılabilir.Bitmiş parçanın yüzey sertliği, minimum 0,6 mm derinlik için HRC 60 ila 62 arasında olmalıdır.

Çekirdek sertliği HRC35 ila 45 arasında olmalıdır. Yüzey pürüzlülüğü 22CLA'yı geçmemelidir.Yarışlar arasında maksimum koniklik: 25 mm genişlik için 0,007 mm.



Boyutlar ve Kapasiteler




Boy







TKN1)

Aşırı hızlar

Sprag alanı





NUMARA.

kliplerin



Numara.

bahar dalları

Ağırlık
nimax2) namax3) Øa+0,008
-0.005
Øc± 0,013 emin Ødmin Øbmaks
[Nm] [dk-1] [dk -1] [mm] [mm] [mm] [mm] [mm] [mm]     [kilogram]
DC2222G-N 63 8600 4300 22.225 38.885 8,33±0,075 10 50 15 - 12 0.03
DC2776-N 119 6900 3400 27.762 44.422 8,33±0,075 13,5 58 18 - 14 0.055
DC3034-N 124 6300 3100 30.34 47 8,33±0,075 13,5 62 20 - 14 0.06
DC3175(3C)-N 159 6000 3000 31.75 48.41 8,33±0,075 13,5 63 21 3 16 0.06
DC3809A-N 275 5000 2500 38.092 54.752 8,33±0,075 16 71 25 - 18 0.085
DC4127(3C)-N 224 4600 2300 41.275 57.935 8,33±0,075 13,5 75 27 3 18 0.09
DC4445A-N 363 4300 2100 44.45 61.11 8,33±0,1 16 79 29 - 20 0.095
DC4972(4C)-N 306 3800 1900 49.721 66.381 8,33±0,1 13,5 86 33 4 22 0.1
DC5476A-N 525 3500 1700 54.765 71.425 8,33±0,1 16 92 36 - 24 0.11
DC5476A(4C)-N 525 3500 1700 54.765 71.425 8,33±0,1 16 92 36 4 24 0.13
DC5476B(4C)-N 769 3500 1700 54.765 71.425 8,33±0,1 21 92 36 4 24 0.18
DC5476C(4C)-N 990 3500 1700 54.765 71.425 8,33±0,1 25.4 92 36 4 24 0,2
DC5776A-N 604 3300 1600 57.76 74.42 8,33±0,1 16 98 38 - 26 0.11
DC6334B-N 806 3000 1500 63.34 80 8,33±0,1 21 104 42 - 26 0.175
DC7221(5C)-N 675 2600 1300 72.217 88.877 8,33±0,1 13,5 115 48 5 30 0.14
DC7221B-N 1279 2600 1300 72.217 88.877 8,33±0,1 21 115 48 - 30 0.185
DC7221B(5C)-N 1279 2600 1300 72.217 88.877 8,33±0,1 21 115 48 5 30 0.21
DC7969C(5C)-N 2038 2400 1200 79.698 96.358 8,33±0,1 25.4 124 53 5 34 0.28
DC8334C-N 2055 2300 1100 83.34 100.000 8,33±0,1 25.4 132 55 - 34 0.27
DC8729A-N 1250 2200 1100 87.29 103.96 8,33±0,1 16 134 58 - 34 0.165
DC10323A(5C)*-N 1612 1800 900 103.231** 119.891 8,33±0,1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123.340** 140.000 8,33±0,1 25.4 184 80 - 50 0,4
DC12388C(11C) 4875 1500 750 123.881 142.88 9,50±0,1 25.4 186 80 11 44 0,4

NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir



Montaj Örneği


Resimler

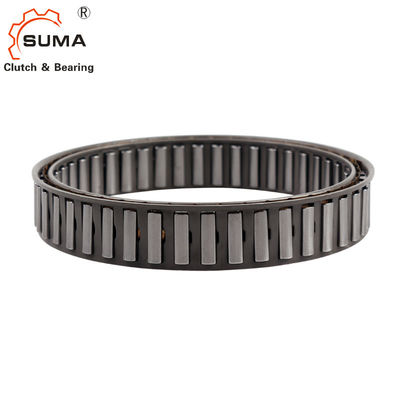

 DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman 2

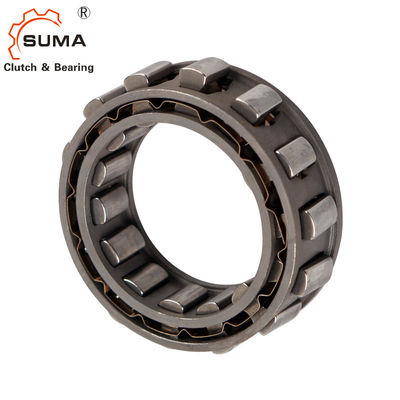

DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman 3

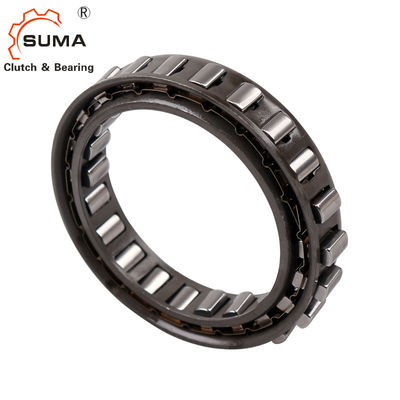

DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman 4

DC3175(3C) Baskılı Tip Tek Yönlü Debriyaj Tek Yönlü Rulman 5
