GN130 Makaralı Filibir Sprag Backstop RulmanGN Backstop Debriyaj.pdf
Backstop Rulman Özelliği
GN serisi geri döndürmez kilitli kavrama, genellikle redüktörlü, düşük hızlı silindir tipi takma cihazının bir türüdür.kullanılan
bantlı konveyör, vinç, elektrikli tambur ve diğerlerinin geri dönüşü olmayan bir cihaza ihtiyacı var.
Hızlı geri dönüşsüz, küçük ters mesafe, uzun ömür, torka dayanabilir.
Teknik VerileriArka Kilitli Rulman
Kalem | GN130 |
Malzeme | GCr15 |
Çap çapı | 130 mm |
Dış çap | 175 mm |
Genişlik | 170 mm |
tork kapasitesi | 13700 Nm |
Ağırlık | 120 kg |
paket | Karton kutu, ahşap kutu veya ihtiyaçlarınıza göre |
Boyut ve KapasiteArka Kilitli Rulman
Tip | tork | Çap ÇapıMaks. | Boy | Ağırlık | Önerilen Uygun Redüktör | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | kilogram | ||
Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

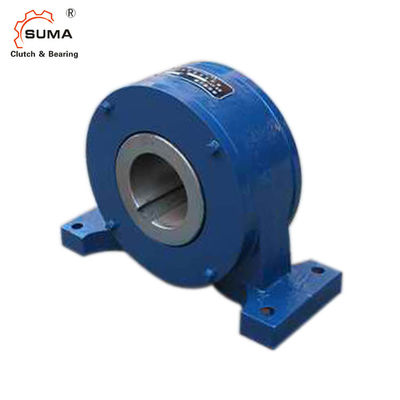

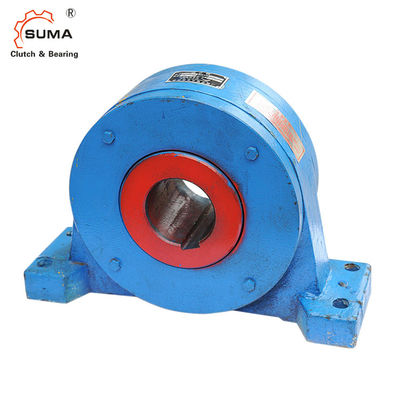

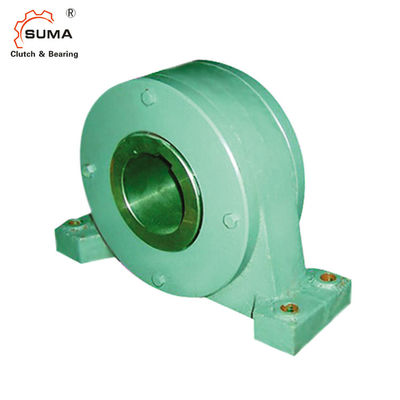

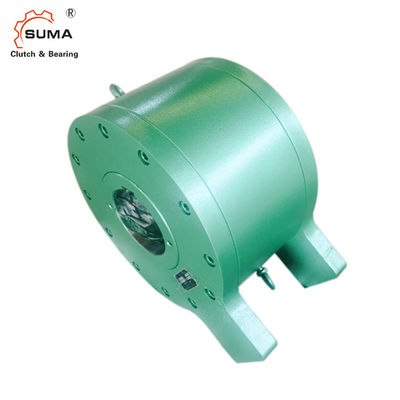

GN Backstop Rulman Resmi
GN Backstop Rulman Uygulaması
