MZ20 Tek Yönlü Tek Yönlü Eksantrik Debriyaj Özel Yapılmış Rulman
Avantajlar
• Birden fazla sürücüde eşit olmayan yük dağılımı ile dişli kutularının aşırı yükten korunması
• Kilitleme işlemi sırasında dişli kutularının dinamik tepe torklarından korunması
• Güvenliği olumsuz etkilemeden daha küçük dişli kutuları kullanılabilir
• Dinamik tepe torkları geçici olarak kayma ile azaltıldığı için geri döndürmez kilitlerin korunması
Özellik

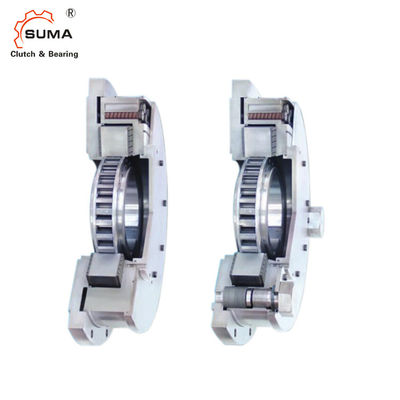

Entegre Serbest Tekerlekler FXRV ve FXRT, yatak desteği olmayan ve X püskürtmeli serbest tekerleklerdir. Ek tork sınırlayıcılı Entegre Serbest Tekerlekler FXM'den oluşurlar.Püskürtme kaldırma X, iç halka yüksek hızda döndüğünde aşınmasız bir serbest dönme işlemi sağlar.FXRV ve FXRT serbest tekerlekleri şu şekilde kullanılır:
Backstop'lar
Her sürücünün kendi geri döndürme kilidiyle donatıldığı birden fazla sürücüye sahip sürekli konveyör kurulumları için.Birden fazla sürücüye sahip bu tür sürekli konveyör kurulumlarında, geri sürüş torkunun tek tek sürücülere ve geri dönüş durduruculara eşit olmayan dağılımı sorununu göz önünde bulundurmak önemlidir.Kurulum durur durmaz, ilgili sürücülerin oynama ve elastikiyetindeki farklılıklar nedeniyle, tüm geri sürüş torku esas olarak tek bir geri döndürmez tahdide uygulanır.Tork sınırlayıcısı olmayan geri döndürmez kilitlerle donatılmış kurulumlarda, güvenliği sağlamak için münferit dişli kutuları ve karşılık gelen geri döndürmez kilitler, konveyör kurulumunun tüm geri sürüş torkunu barındıracak şekilde tasarlanmalıdır.
Boyut ve Kapasite
Özgür tekerlek boyutu |
Tip |
kayma torku BAY Nm |
İç bilezik hızı min-1'de burgu kaldırma |
Maks.hız İç yüzük bedava tekerlekler min-1 |
Sıkılmış Standart mm mm |
A mm |
B mm |
C mm |
D mm |
G** |
H mm |
K mm |
L mm |
Ö mm |
R mm |
S mm |
T mm |
dk.mm |
*** maks.mm |
V mm |
Z** |
Wei ght kilogram |
|
FXRV 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
143 |
6 |
295 |
M12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
57 |
FXRV 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
150 |
6 |
311 |
M12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
65 |
FXRV 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
150 |
6 |
360 |
16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
86 |
FXRV 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
160 |
6 |
386 |
16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
102 |
FXRV 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
175 |
6 |
460 |
16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
163 |
FXRV 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
175 |
6 |
516 |
16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
205 |
FXRV 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
195 |
8 |
630 |
M20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
347 |
FXRV 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
205 |
8 |
670 |
M20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
411 |
FXRV 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
218 |
8 |
755 |
M24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
562 |
FXRV 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
260 |
10 |
800 |
M24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
792 |
FXRV 360 - 100 |
LX |
75 000 |
180 |
1 800 |
|
|
975 |
267 |
10 |
870 |
M 30 |
63 |
63 |
125 |
243 |
850 |
400 |
925 |
485 |
670 |
71 |
12 |
942 |
FXRV 410 - 100 |
LX |
100 000 |
170 |
1 500 |
|
|
1 060 |
267 |
10 |
950 |
M 30 |
63 |
63 |
125 |
243 |
950 |
450 |
1000 |
535 |
750 |
71 |
12 |
1053 |
Özgür tekerlek boyutu |
Tip |
kayma torku BAY Nm |
İç kısımda püskül kaldırma halka hızı min-1 |
Maks.hız İç yüzük bedava tekerlekler min-1 |
Sıkılmış Standart mm mm |
A mm |
B mm |
C mm |
D mm |
G** |
H mm |
K mm |
L mm |
Ö mm |
R mm |
S mm |
T mm |
dk.mm |
*** maks.mm |
V mm |
Z** |
Wei ght kilogram |
|
FXRT 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
148 |
6 |
295 |
M12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
60 |
FXRT 100 - 50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
159 |
6 |
311 |
M12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
66 |
FXRT 120 - 50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
159 |
6 |
360 |
16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
87 |
FXRT 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
163 |
6 |
386 |
16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
104 |
FXRT 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
188 |
6 |
460 |
16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
166 |
FXRT 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
188 |
6 |
516 |
16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
209 |
FXRT 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
210 |
8 |
630 |
M20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
355 |
FXRT 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
223 |
8 |
670 |
M20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
418 |
FXRT 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
243 |
8 |
755 |
M24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
574 |
FXRT 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
293 |
10 |
800 |
M24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
805 |
Geri sürüş torkunun eşit olmayan dağılımı sorunu, geri döndürmez kilitler kullanılarak çözülür
Tork sınırlamalı FXRV ve FXRT.Geri dönme kilidine yerleştirilmiş tork sınırlayıcı kayar
diğer geri döndürmez kilitler arka arkaya devreye girene kadar belirtilen tork aşıldığında geçici olarak.Bu şekilde, konveyör kurulumunun tüm geri sürüş torku, ayrı dişli kutularına ve geri döndürmez kilitlere dağıtılır.Ayrıca kilitleme işlemi sırasında oluşan dinamik tepe torkları azaltılarak dişli kutuları zarar verici tepe torklarına karşı korunur.Bu nedenle, çoklu tahrikli sürekli konveyör kurulumlarında tork sınırlamalı FXRV ve FXRT geri döndürmez kilitlerinin kullanılması, daha küçük boyutlu dişli kutularının uygulanmasını sağlar.
