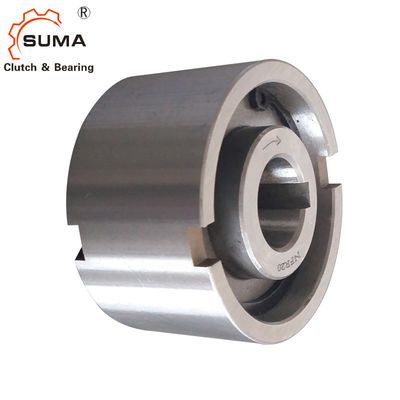

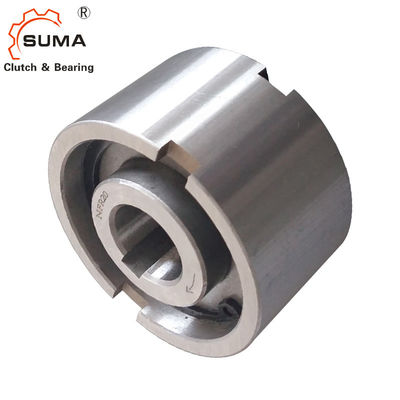

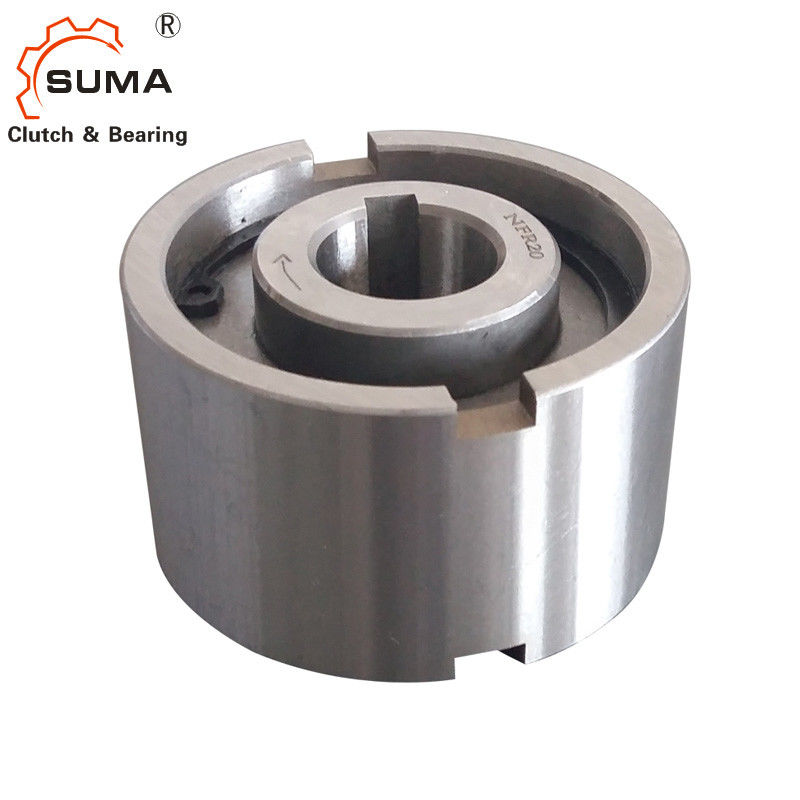

NFR20 Makaralı Debriyaj Rulman
Özellikler
NFR tipi, herhangi bir sızdırmazlığı olmayan, rulman destekli makaralı tip bir serbest tekerlektir.Yağlama ve sızdırmazlık
kurulum tarafından sağlanır.Standart yağlama yağdır. 8 ila 20 adet arası ölçülerde çelik yatak desteğinde çelik kullanılır.

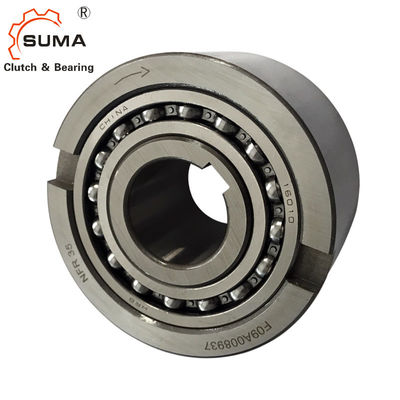

iç ırktan.25 boyutun üzerinde, iki adet 160.. serisi bilyalı rulman kullanılır, bu da daha yüksek hareket hızı sağlar
kapasite.Tipik bir düzenleme arka sayfada gösterilmiştir.
İç yatak mile kilitlenmiştir.Dış bilezik, bir yuvaya H7'ye bir baskı oturması sağlamak için pozitif bir n6 toleransına sahiptir. Ek yan çentikler, pozitif tork aktarımı sağlar.
montajdan sonra genişletin.
Boyutlar ve Kapasiteler
Tip | Boy | Aşırı hızlar | Ağırlık | |||||||||||
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm ) |
Nimax2) (dk-1) |
Namax3) (dk-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
İ (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(kilogram) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2.5 | 2 | 1.2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2.5 | 2 | 1.8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11.5 | 24 | 4 | 4 | 27.2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 |
Montaj ve Kaplin
