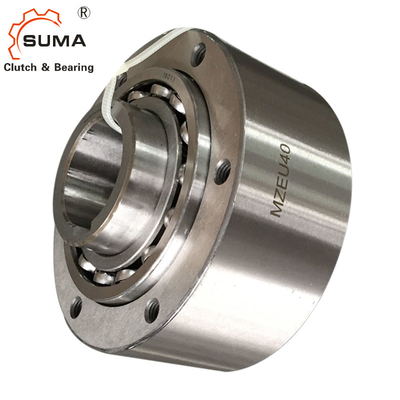

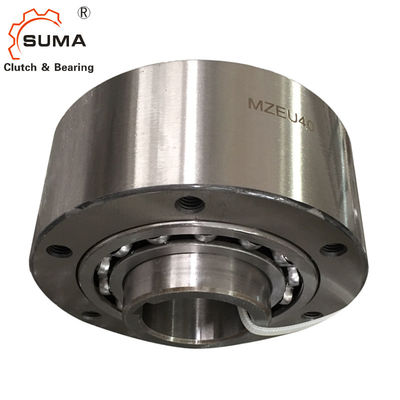

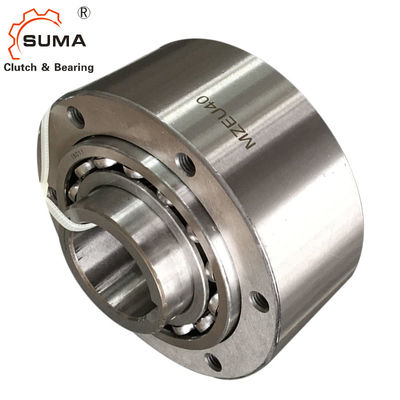

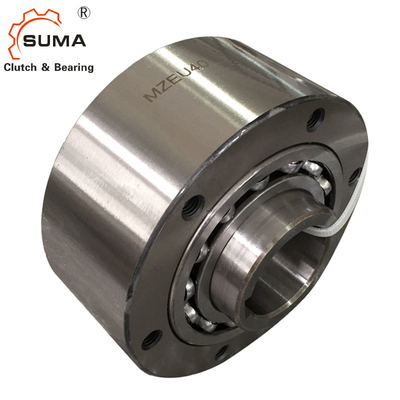

MZEU30(K) E1+E2 Makaralı Tip Tek Yönlü Geri Döndürmeli Debriyaj Yatağı
Kurulum ve Kullanım
1. Model Numaraları.MZEU12 ila MZEU80 önceden yağlanmıştır ve yağlama gerektirmez.Operasyonel sıcaklık aralığı –40°C ila +40°C'dir.Model No.MZEU90 ila MZEU150, yağla yağlamayı gerektirir.(Sayfa 31'deki yağlama ve bakım bölümüne bakın).
2. Mil toleransını h7 öneririz ve ISO R773 (DIN 6885.1) kama yatağı standarttır.
3. Dişliler, dişliler ve diğer takılı parçalar için B H7 veya H8 toleranslarını öneririz.
4. Kavrama, ayrı parçalar olarak Temel tip Kam Kavrama, E1 flanş ve E2 flanş ile birlikte teslim edilir.
5. Dış yatağın her iki ucunun yüzeyini ve flanşların temas yüzeylerini temizleyin.
6. Model Numaraları için.MZEU90 ila MZEU150, dış yatağın yüzeyine her iki uçta da sızdırmazlık yapıştırıcısı uygulayın.
7. Dönüş yönünü kontrol edin ve E1 ve E2 flanşlarını kavramaya takın.
Boyutlar ve Kapasiteler
modeli | tork Kapasite |
Maks.taşma |
Sürüklemek tork |
Delik boyutu | anahtar yolu | A | B | kız arkadaş | C | DF | F | M | N | Ağırlık | |
İç Yarış |
Dış Yarış |
||||||||||||||
Nm | dev/dak | dev/dak | Nm | H7 | Iç yarış | h7 | kilogram | ||||||||
MZEU12(K)E1+E2 | 60 | 2.000 | 1.000 | 0.20 | 12 | 4X 1.8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | 5.7 | 1.1 |
MZEU15(K)E1+E2 | 100 | 1800 | 900 | 0.20 | 15 | 5 X 2.3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | 5.7 | 1.5 |
MZEU20(K)E1+E2 | 245 | 1.600 | 700 | 0.29 | 20 | 6X 2.8 | 57 | 75 | 98 | 34 | 85 | 30 | 10.5 | 5.7 | 1.9 |
MZEU25(K)E1+E2 | 425 | 1.600 | 600 | 0.33 | 25 | 8X 3.3 | 60 | 90 | 118 | 35 | 104 | 40 | 11.5 | 6.8 | 2.9 |
MZEU30(K)E1+E2 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11.5 | 6.8 | 4.0 |
MZEU35(K)E1+E2 | 1.015 | 1.400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13,5 | 6.8 | 5.2 |
MZEU40(K)E1+E2 | 1350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15.5 | 9.0 | 7.9 |
MZEU45(K)E1+E2 | 1.620 | 1.400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15.5 | 9.0 | 9.3 |
MZEU50(K)E1+E2 | 2.070 | 1.300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11.7 |
MZEU55(K)E1+E2 | 2.400 | 1.300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
MZEU60(K)E1+E2 | 2.950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17.7 |
MZEU70(K)E1+E2 | 4,210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18.5 | 11.0 | 25.5 |
MZEU80(K)E1+E2 | 5.170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | 33.2 |
MZEU90(K)E1+E2 | 12.000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20.5 | 13.0 | 38.3 |
MZEU100(K)E1+E2 | 17.600 | 400 | 130 | 5.39 | 100 | 28X 6.4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17.5 | 68.8 |
MZEU130(K)E1+E2 | 24.500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29.0 | 17.5 | 98.2 |
MZEU150(K)E1+E2 | 33.800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21.5 | 198.2 |
Montaj ve Kaplin
8. Debriyaja zincir dişlileri, dişliler ve diğer donanımları takarken, bunları dış yatağın yüzeyine yerleştirin ve cıvataları E1 flanşına vidalayın.
9. Hem flanşı hem de zincir dişlisini karşı tarafa takarak dönüş yönü değiştirilebilir.
10. Debriyajı mile monte ederken, iç bileziğe baskı uygulayın, ancak asla dış bileziğe baskı uygulamayın.
11. Yüksek hızlı İndeksleme uygulamaları için (50 c/m'den fazla) güçlü bir yay tipi tavsiye edilir.
12. Model No.
Bu çizim MZEU E1+E2'yi göstermektedir.
MZEU K
İşaret Yok : Dış yarışta kama yuvası yok.
K : Dış yarışta kama yolu.
