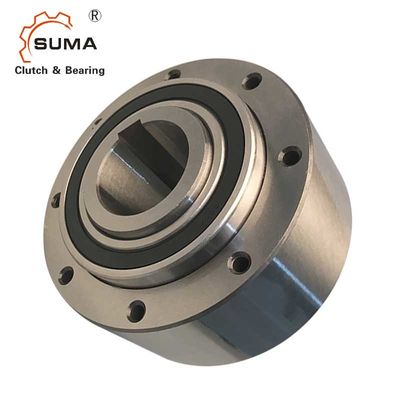

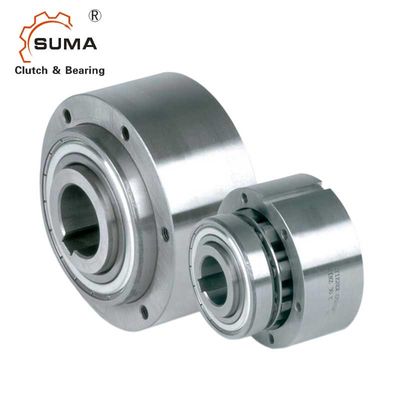

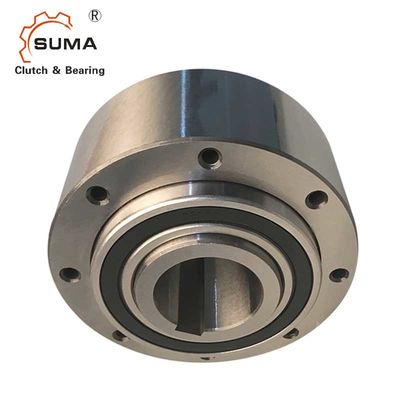

Name: AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AL15 ALP15
Price: 90.00 USD
Availability: InStock

Ana sayfa Ürünler Makaralı Debriyaj Yatağı

AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı

Ürün ayrıntıları:

Menşe yeri:	ÇİN
Marka adı:	SUMA
Sertifika:	ISO SGS
Model numarası:	AL15 ALP15

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	USD50-USD130 PER PIECE
Ambalaj bilgileri:	karton kutu
Teslim süresi:	7-10 gün
Ödeme koşulları:	L/C, D/A, D/P, T/T, Western Union, Paypal
Yetenek temini:	Ayda 1000 Adet

İletişim

Detaylı ürün tanımı

Ürün adı:	Makaralı Debriyaj Yatağı AL15 ALP15	Malzeme:	GCr15 taşıyan çelik
Ağırlık birimi:	0.8KG	Boy:	156852mm
Garanti:	1 yıl	aşırı hız:	6500rpm
OEM:	Kabul etmek	paket:	karton kutu veya tahta sandık
Vurgulamak:	AL15 Makaralı Debriyaj Yatağı , H7 Tolerans Makaralı Debriyaj Yatağı , AL15 Tek Yönlü Makaralı Rulman

AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı

Özellikler

AL, ALP tipleri, makaralı tip serbest tekerleklerdir.Bu üniteler modüler sistemin bir parçasıdır.İki adet 160.. serisi yatak kullanılarak yatak desteklidirler ve yağlı yağlama gerektirirler.Bu üniteler, arka sayfadaki örnekte olduğu gibi yağlama ve sızdırmazlık sağlayan tasarımlarda kullanılabilir.
Rulmanlar eksenel olarak gerilmemelidir.Tipik olarak AL, ALP tipleri, torku iletmek ve yağla yağlama ve sızdırmazlık sağlamak için tasarlanmış standart kapaklarla birlikte kullanılır.Genellikle bu kapaklar, sonraki sayfalarda gösterilen kombinasyonlara göre çiftler halinde kullanılır.
AL modelinin dış yatağı, H7 toleransına göre sıkılan herhangi bir bileşeni almak ve ortalamak için basittir.Bu durumda tork, cıvatalarla kapak plakasından iletilir.
AL, ALP tipleri, ALP tipinin torku iletmek için dış çapta bir kama yuvasına sahip olması dışında aynıdır.
Dış yuva ve kapak plakaları arasına yerleştirilecek her ünite ile iki kağıt conta teslim edilir.

Boyutlar ve Kapasiteler

Tip	Boy	aşırı hız		Sayı							Ağırlık	Sürükleme torku
AL ALP	dH7	nimax2)	namax3)	Dh7	D2	z	1	L4)	B	t1		TR
	[mm]	[dk-1]	[dk-1]	[mm]	[mm]		[mm]	[mm]	[mm]	[mm]	[kilogram]	[Ncm]
	12	4000	7200	62	20	3	42	20.3	27	2.4	0,5	3.4
	15	3600	6500	68	25	3	52	30.3	34.1	2.9	0,8	4.1
	20	2700	5600	75	30	4	57	34.3	39.1	3.5	1	8
	25	2100	4500	90	40	6	60	37.3	42.1	4.1	1.5	14
	30	1700	4100	100	45	6	68	44.3	49.1	4.1	2.2	23
	35	1550	3800	110	50	6	74	48,3	54.1	4.7	3	60
	40	1150	3400	125	55	6	86	56.3	62.1	4.9	4.6	72
	45	1000	3200	130	60	8	86	56.3	62.1	5.5	4.7	140
	50	800	2800	150	70	8	92	63.3	69.1	5.5	7.2	180
	55	750	2650	160	75	8	104	67	73.1	6.2	8.6	190
	60	650	2450	170	80	10	114	78	84	6.8	10.5	240
	70	550	2150	190	90	10	134	95	103	7.4	13,5	320
	80	500	1900	210	105	10	144	100	108	8.5	18.2	330
	90	450	1700	230	120	10	158	115	125	8.7	28,5	650
	100	350	1450	270	140	10	182	120	131	9.9	42.5	830
	120	250	1250	310	160	12	202	140	152	11.1	65	1080
	150	200	980	400	200	12	246	180	196	12.3	138	1240
	200	150	750	520	260	18	326	240	265	15	315	3800
	250	120	620	610	320	20	396	300	330	15	512	6100
ALM	25	2100	2800	90	40	6	60	37.3	42.1	4.1	1.7	22
	30	1700	2500	100	45	6	68	44.3	49.1	4.1	2.5	37
	35	1550	2400	110	50	6	74	48,3	54.1	4.7	3.2	66

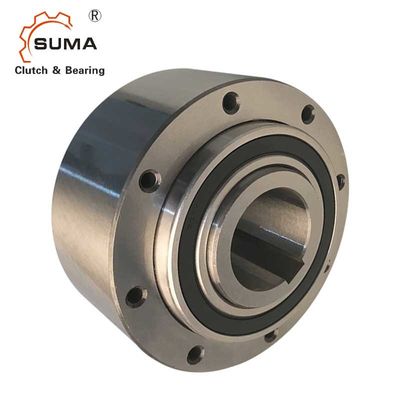

AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı 0

NOTLAR

1) Tmaks = 2 kez;T KN
»Seçim sayfası 10 ila 13'e bakın
2) İç yatak taşmaları, dudaklı contasız değerler
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
4) L boyutu, her biri 50 bedene kadar içerir.
Her iki yüze yerleştirilecek 0,25 mm kalınlığında kağıt contalar
»Montaj ve bakım talimatlarına bakın
sayfa 16 ila 19

Kurulum ve Kullanım

AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı 1

Resimler
AL15 ALP15 H7 Tolerans Filibir Makaralı Debriyaj Yatağı 2
