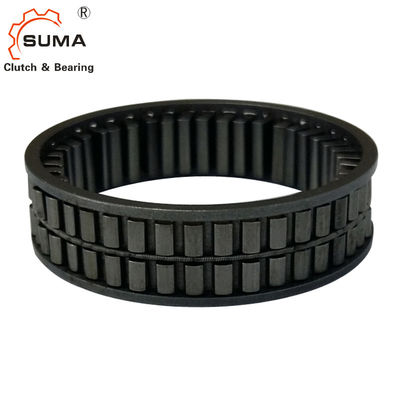

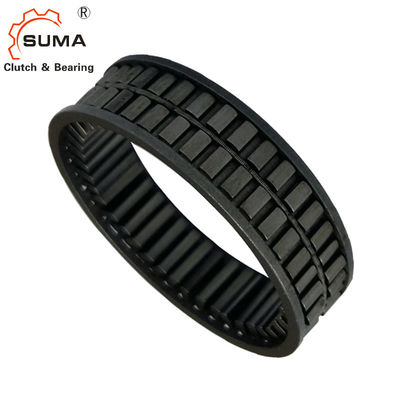

15*23*11MM FE423Z Çelik GCr15 Fren Tek Yönlü Debriyaj Özel Boyutlu Rulmanlar
Özellikler
Standart tasarımında plastik kafesli yaylı tip serbest tekerlek kavramaları, istek üzerine çelik kafesli özel tasarım olarak da mevcuttur.
Yaylar, geçme eleman kafesinin çevresine eşit aralıklarla yerleştirilmiştir.
Ekleme elemanı kafesi, iç veya dış yuvalarla temas etmez;Herhangi bir uygulamada kesinlikle yüksüz kalır.
Çalışma sıcaklığı:
Belirtilen sıcaklık derecesi, enjeksiyonla kalıplanmış bir kafes içindir.Çelik kafes için maksimum sıcaklık derecesi 170°C'dir.
Çelik kafes: maks.170 Derece
Plastik kafes: maks.140 Derece
Teknik Veriler
modeli | FE423Z FE423Z2 |
Tork (Nm) | 62 |
Taşma Hızı (rpm) | 9200 |
İç Yarış Boyutu (mm) | 15 |
Dış Yarış Boyutu (mm) | 23 |
Kalınlık (mm) | 11 |
Ağırlık (kg) | 0.009 |
Boyutlar ve Kapasiteler
Çizim efsanesi:
d = iç çap D = dış çap W = genişlik T = tork n = dönüş hızı
atama |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmaks [rpm] |
Ağırlık [kilogram] |
Eşya yok. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0.003 | 300393 |
FE 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0.006 | 300400 |
FE420Z | 12 | 20 | 12 | 35 | 12.500 | 0.007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10,100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0.009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0.011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0.013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0.013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0.014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0.016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0.016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0.017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0.018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0.019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0.018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0.022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0.024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0.022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0.026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0.029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0.030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0.032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0.034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0.035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0.037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0.039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0.045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0.055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1,127 | 1.300 | 0.066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0.131 | 300524 |
atama |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmaks [rpm] |
Ağırlık [kilogram] |
Eşya yok. |
FE 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0.001 | 300390 |
FE 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0.002 | 300394 |
FE 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0.003 | 300395 |
FE 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0.003 | 300396 |
FE 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0.004 | 300399 |
FE 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0.005 | 300401 |
FE 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0.006 | 300406 |
FE 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0.006 | 300410 |
FE 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0.007 | 300416 |
FE 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
FE 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
FE 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
FE 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
FE 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0.012 | 300465 |
FE 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0.013 | 300472 |
FE 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0.014 | 300477 |
FE 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0.016 | 300484 |
FE 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0.017 | 300490 |
FE 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0.019 | 300498 |
FE 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0.020 | 300502 |
