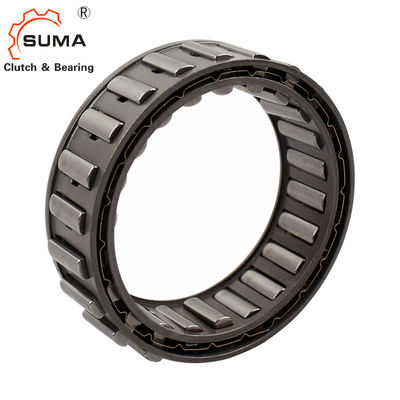

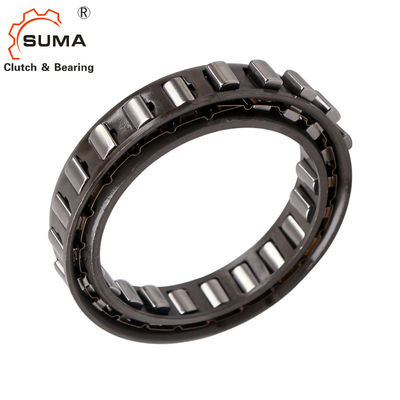

SF18-13.5 Kafes Freewheels Santrifüj Yaylı Debriyaj Yatağı
Özellikler
Kafes Freewheels SF, püsküllü serbest tekerleklerdir.
müşteri tarafından sağlanan iç ve
dış halkalar.
Serbest tekerlekler SF şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
➧ Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, diğer iki
daha uzun hizmet ömrü için türleri mevcuttur.
93 000 Nm'ye kadar nominal torklar.
Boyut ve Kapasite
Filibir Boyutu |
Tip
|
Nominal t ork MN Nm |
Tip | Nominal t ork MN Nm |
Tip | Nominal t ork MN Nm |
Püskürtme kaldırma dış halkada hız dk-1 |
J mm |
D mm |
B mm |
K mm |
Sprag Miktarı | Ağırlık kilogram |
SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | J | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | J | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21.5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | J | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | S | 13 600 | ST | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | S | 18 000 | ST | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | S | 17 000 | ST | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
SF200-50 | S | 23 000 | ST | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | S | 29 000 | ST | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | S | 37 000 | ST | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | S | 35 000 | ST | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | S | 44 000 | ST | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | S | 45 000 | ST | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | S | 67 500 | ST | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | S | 57 000 | ST | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | S | 93 000 | ST | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
Teorik nominal tork, yalnızca iç ve dış halka arasındaki ideal eş merkezlilik için geçerlidir.
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Montaj
Kafes Serbest Tekerleklerinin yanal yönlendirmesi, dış halkadaki bir omuz veya dış halkaya sabitlenmiş koruma halkaları veya koruma diskleri ile gerçekleştirilebilir.Birkaç kafes yan yana dizilirse tork aktarım kapasitesi arttırılabilir.Bu durumda aktarılabilir torklar için lütfen RINGSPANN'a danışın.Lütfen 118. sayfadaki yaylı raylarla ilgili teknik noktalara dikkat edin.
Sipariş için örnek
Filibir boyutu SF 44-14,5, standart tip:
&Boğa;SF 44-14,5 K
