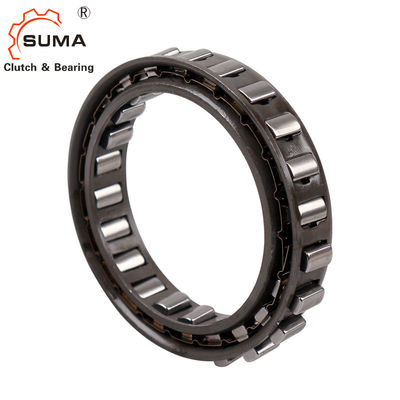

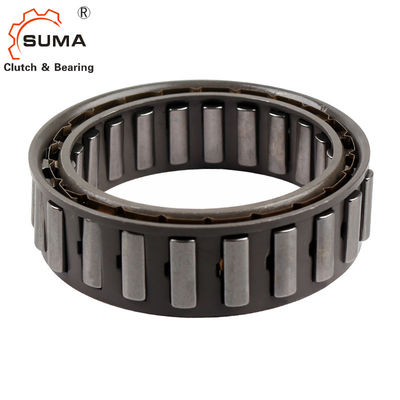

BW-13231 GCr15 Santrifüj Tek Yönlü Debriyaj Rulman
Püskürtme kaldırma X
Dahili Serbest Tekerlekler FXN, baskılı kaldırma X ile donatılmıştır. Baskılı kaldırma X, serbest dönme işleminde iç bileziğin yüksek hızda dönmesi ve sürüş işleminin gerçekleştirilmesini sağlayan tek yönlü kavramalar sağlaması koşuluyla, geri dönüş durdurucular ve tek yönlü kavramalar için kullanılır. düşük hızda.Serbest dönme işleminde, merkezkaç kuvveti FC, föyün dış raydan kalkmasını sağlar.Bu çalışma durumunda, serbest tekerlek aşınmasız, yani sınırsız hizmet ömrü ile çalışır.
Şekil 76-2, serbest dönüş işleminde püskürtmeli kaldırma X'li bir serbest tekerleği göstermektedir.İç halka ile bağlantılı bir kafes içinde desteklenen yaylar, iç halka ile birlikte döner.Döküntünün ağırlık merkezinde (S) uygulanan merkezkaç kuvveti FC, frajı saat yönünün tersine döndürür ve kafesin destek halkasına dayanır.Bu, yay ve dış ray arasındaki boşluk a ile sonuçlanır;filibir temas olmadan çalışır.İç bilezik hızı, merkezkaç kuvvetinin merdane üzerindeki etkisi yay kuvvetinden FF daha az olacak şekilde azalırsa, merdane tekrar dış bileziğe dayanır ve filibir kilitlenmeye hazırdır (şekil 76-3 ).Tek yönlü kavrama olarak kullanılıyorsa, sürüş hızı kalkış hızının %40'ını geçmemelidir.
Boyut ve Kapasite
Tip | Mil İç Çapı | Dış Mil Çapı | Maksimum Genişlik | Anma Sürükleme Torku | ||
Di | Boşluk | de | Boşluk | B | Nm (kgf-m) | |
X-133818T | 20.345 | +0,008 - 0,005 | 37.008 |
+0,008 -0.005 |
10.0 | 49 (5.0) |
X-134939 | 22.225 | - | 38.887 | ±0.013 | 10.0 | 75 (7.6) |
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13,5 19.1 |
139 (14,2) 233 (23,8) |
X-135052 | 31.881 | - | 48.548 | - | 13,5 | 154 (15.7) |
X-135014 X-133399 | 37.317 | - | 53.980 | - |
12.0 15.9 |
185 (18,9) 309 (31,5) |
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13,5 15.9 |
251 (25,6) 323 (33,0) |
X-135005 | 38.568 | - | 55.207 | - | 20.5 | 422 (43.0) |
X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54.5) |
BW-13244 X-135067 | 41.275 | 一 | 57.937 | - |
13,5 17.4 |
212 (21.6) 343 (35.0) |
X-135041 | 44.450 | - | 61.112 | 一 | 13,5 | 226 (23,0) |
X-135349 | 47.325 | - | 63.987 | - | 13,5 | 343 (35,0) |
X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68,0) |
X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68,0) |
Tip d |
İç Çap
|
Dış çap
|
Sayısı dallar |
Yön | atama | Yardımcı Parçalar |
Ağırlık
|
|
(g) | ||||||||
X-133818T | 15.8 | 47.5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17.2 | 50.1 | 12 | D | C | 1 | T | 35 |
BWC-13219A | 21.5 | 56.9 | 14 | E | cc | 1 | T | 60 |
BW-13252 | E | c | 1 | T | 90 | |||
X-135052 | 24.6 | 62.0 | 16 | D | c | 1 | CL | 65 |
X-135014 | 18 | E | c | 1 | CL | 65 | ||
X-133399 | 28.9 | 69.1 | 18 | E | c | 1 | 90 | |
BW-13161 | E | c | 1 | 75 | ||||
BWC-13230 | 29,5 | 70.1 | 18 | D | cc | 1 | T.ST | 90 |
X-135005 | 30.9 | 70.7 | 18 | D | c | 1 | CL.ST | 110 |
X-133400 | 32.4 | 71.5 | 18 | E | c | 1 | 135 | |
BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
X-135067 | 33.0 | 72.5 | 18 | D | c | 1 | T | 105 |
X-135041 | 35.5 | 76.4 | 20 | E | c | EB.CL | 100 | |
X-135349 | 37.9 | 80.0 | 22 | D | c | 1 | 90 | |
X-135036 | 37.9 | 80.1 | 22 | E | c | 1 | CL.ST | 150 |
X-134398 | 39.7 | 83.0 | 22 | D | c | 1 | CL.ST | 135 |
Tip | Mil İç Çapı | Dış Mil Çapı | Maksimum Genişlik | Anma Sürükleme Torku | ||
Di | Boşluk | De | Boşluk | B | NM (kgf.m) | |
x-13506 | 54.572 | +0.008-0.005 | 71.211 | ±0.013 | 20.5 | 799 (81.5) |
BW-13231 |
54.765 |
- |
71.427 |
- |
13,5 | 402 (41.0) |
BW-13214 | 15.9 | 363 (37.0) | ||||
BW-13167 | 15.9 | 569 (58.0) | ||||
BW-13209 |
57.760 |
- |
74.427 |
- |
13,5 | 554 (56.5) |
BWC-13239B | 15.9 | 711 (72.5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
BW-13243 |
72.217 |
- |
88.882 |
-
|
13,5 | 637 (65,0) |
BWC-13168 | 21.0 | 1510 (154) | ||||
BWC-13229 | 21.6 | 1325 (135) | ||||
BW-13255 | 26,7 | 1920 (196) | ||||
X-133614C | 83.596 | ±0.013 | 102.555 | - | 25.4 | 3040 (310) |
X-133402 | 85.776 | - | 104.775 | - | 25.4 | 3090 (315) |
BWC-13251 |
103.231 |
- |
119.944 |
- |
15.4 | 789 (80.5) |
BWC-13261 | 15.4 | 1580 (161) | ||||
X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
X-133403 | 123.881 | - | 142.880 | - | 25.4 | 5740 (585) |
Tip d |
İç Çap D |
Dış çap D |
Sprag sayısı | Yön | atama | Yardımcı Parçalar |
Ağırlık (g) |
|
X-13506 | 43.6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
SB -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43.8 | 89.3 | 14 | D | c | 1 | T.ST | 105 |
BW-13167 | 22 | E | c | 1 | 120 | |||
BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
BWC-13239B | 46.2 | 93.1 | 26 | D | cc | 1 | CL.ST | 125 |
BW-13238 | 26 | E | c | 1 | 175 | |||
X-133401 | 47.6 | 95.3 | 26 | E | c | 1 | 220 | |
SB -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57.7 | 111 |
30 30 |
E E |
cc cc |
1 | EB |
210 190 |
SB -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
•X-133614C | 66.7 | 128 | 34 | E | c | 1 | CL. | 350 |
X-133402 | 68.6 | 131 | 34 | E | c | 1 | 350 | |
BWC-13251 BWC-13261 | 82.5 | 150 |
18 36 |
D D |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82.5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
X-133403 | 99.1 | 179 | 44 | E | c | 1 | 480 |
