Fren Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FXN31-17/60 |

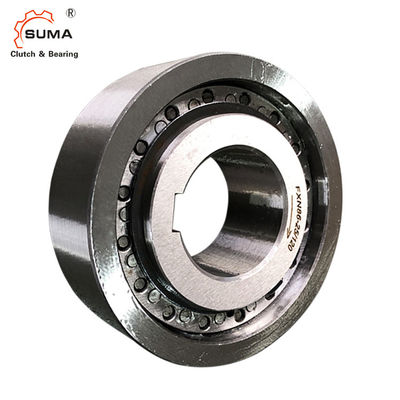

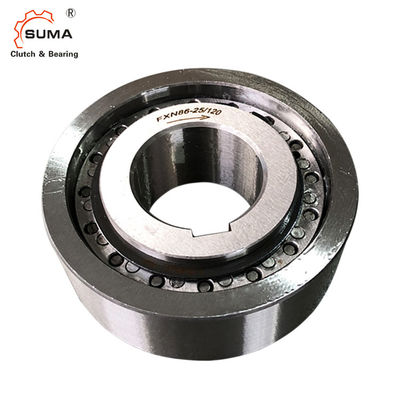

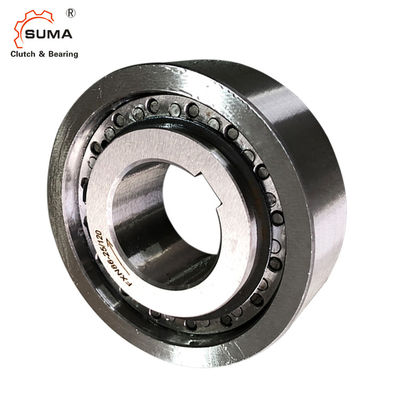

FXN31-17/60 Dahili Serbest Tekerler 1 Yönlü Fren Frenli Debriyaj
Özellik
Dahili Serbest Tekerlekler FXN, yatak desteği olmayan ve X püskürtmeli kaldırmalı püskürtmeli serbest tekerleklerdir. X püskürtmeli kaldırma, iç halka yüksek hızda döndüğünde aşınmasız bir tekerlek hareketi sağlar.Dış halka müşteri kasasına bastırılır.Bu, kompakt, yerden tasarruf sağlayan montaj çözümlerini mümkün kılar.Serbest tekerlekler FXN şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
yüksek hızda serbest tekerlek hareketi olan uygulamalar ve düşük hızda sürüş işlemi ile tek yönlü kavrama olarak kullanıldığında.20 500 Nm'ye kadar nominal torklar.Tork, pres oturtma ile dış halkaya iletilir.130 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Boyut ve Kapasite
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Teorik nominal tork, yalnızca iç ve dış halka arasındaki ideal eş merkezlilik için geçerlidir.Uygulamada, eş merkezlilik, komşu parçaların yatak oynamasından ve merkezleme hatalarından etkilenir.Ardından, mevcut salgı (TIR) dikkate alınarak tabloda belirtilen nominal torklar uygulanır.
Talep üzerine daha yüksek hızlar.
| Serbest tekerlek boyutu | mm | mm | Sıkılmış | mm | mm | maks.mm | B | D mm | F | J | K dk.mm | L |
Ağırlık kilogram |
|
| Standart | mm | mm | mm | mm | ||||||||||
| mm mm | ||||||||||||||
| FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 | ||
Notlar:
1. T max = 2 × T KN
2. İç yarış aşımları
3. Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
DIN 6885'e göre kama kanalı, sayfa 1 •JS10 kama genişliği toleransı.
* DIN 6885'e göre kama, sayfa 3 •JS10 kama genişliği toleransı.
Montaj Misal
Dahili Serbest Teker FXN 38 - 17/70 NX, bir elektrik motoruna takmak için bir muhafaza adaptöründe düzenlenmiş bir geri döndürmez kilit olarak.Muhafazaya bastırılan ince dış halka, yerden tasarruf sağlayan bir montaj çözümü sağlar.Normal çalışmadaki yüksek şaft hızları nedeniyle (serbest dönme işlemi), X püskürtmeli kaldırma, temassız ve dolayısıyla aşınmasız bir sürekli çalışma sağlar.
Bir tekstil makinesinin sürünme tahrikinde tek yönlü kavrama olarak Dahili Serbest Teker FXN 66 - 25/100 NX.Filibir montajı, sonsuz çarka bastırılan ince dış halka vasıtasıyla kompakt bir şekilde çözülür.Kurulum sırasında makine, sonsuz dişli ve sürüş işleminde çalışan serbest tekerlek tarafından tahrik edilir.Normal çalışmada (serbest dönme işlemi), yüksek hızlı ana tahrik mili üzerinde bulunan iç halka, sürünme tahrikini aşarak otomatik olarak devre dışı bırakır.İç bileziğin yüksek hareket hızı ile, püskürtmeli kaldırma X tipi kullanılır;Püskürtme uçları temassız serbest dönüş işleminde çalışır ve dolayısıyla aşınmazdır.
Dahili Freewheel FXN 85 - 40/140 MX, eğimli bir konveyör bandının tahrikinde bir düz dişli kutusunun ilk ara milinin ucuna takılan bir geri döndürmez kilit olarak.Motorun durması durumunda, konveyör mallarının bandı geriye çekmemesi ve muhtemelen ciddi hasara yol açmaması için konveyör bandı güvenli bir şekilde tutulmalıdır.Normal çalışmadaki (serbest tekerlek çalışması) yüksek şaft hızları nedeniyle, X püskürtmeli kaldırma, temassız ve dolayısıyla aşınmasız bir sürekli çalışma sağlar.
Dahili Serbest Tekerlekler FXN, yatak desteği içermez.İç ve dış halkanın eş merkezli hizalanması müşteri tarafından sağlanmalıdır.
İzin verilen çıkışa (TIR) uyulmalıdır.Tork, pres oturtma ile dış halkaya iletilir.Tabloda belirtilen torkların iletilebilmesi için dış halkanın dış çapı K olan bir yuvaya oturması gerekir. Gövde minimum GG-20 kalitesinde çelik veya gri dökme demirden yapılmıştır.Başka gövde malzemeleri veya daha küçük dış çaplar kullanırken, aktarılabilir tork ile ilgili olarak bizimle iletişime geçmenizi rica ederiz.Gövde deliğinin toleransı, D boyutu altındaki tabloda belirtilmiştir. Milin toleransı ISO h6 veya j6 olmalıdır.
Yağlama
Sprag kaldırma hızını aşan hızlarda, özel bir yağlama gerekli değildir;filibir bakım gerektirmez.Sprag kaldırma hızının altında çalışırken, belirtilen kalitede bir yağlama sağlanmalıdır.
Sipariş için örnek
Filibir boyutu FXN 61 - 19/95, püsküllü tip
kaldırma X ve 35 mm delik:
&Boğa;FXN 61-19/95 NX, d = 35 mm
