| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | GE20ES 2RS |

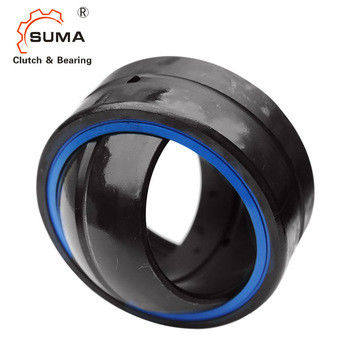

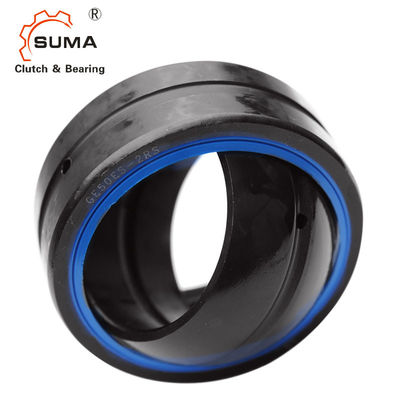

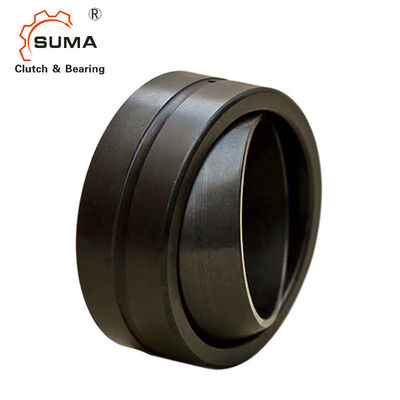

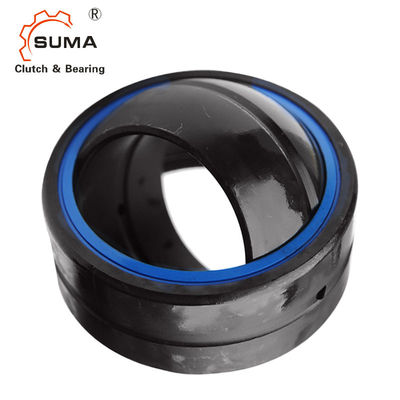

GE20ES 2RS Su Verilmiş Radyal Küresel Kayar Rulman
Özellikler
Mafsal yatağı küresel düz yataktır, temel tip dış halka içinde küresel kayar küresel temas yüzeyinden oluşur. Ortak yatak, mühendislik hidrolik silindirinde yaygın olarak kullanılır, takım tezgahları, mühendislik makineleri, otomasyon ekipmanları, otomobil amortisörü oluşturur, su koruma makine endüstrisi.
Boyutlar ve Kapasiteler
|
modeli |
Boyutlar (mm) | Yük Değerleri kN |
Ağırlık LBS |
|||||||||
| d | D | B | C | dk | rs | rbens |
a α ≈» |
Dinamik | Statik | |||
| GE4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
| GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .008 | |
| GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3.4 | 17 | .009 | |
| GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5.5 | 27 | .018 | |
| GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8.1 | 40 | .024 | |
| GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
| GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | .059 |
| GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
| GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
| GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35.5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
| GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40.7 | 0,6 | 0,6 | 6 | 62 | 310 | .337 |
| GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | .513 |
| GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | .673 |
| GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | .939 |
| GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1.20 |
| GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2.07 |
| GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2.29 |
| GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3.41 |
| GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5.08 |
| GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6.05 |
| GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9,79 |
| GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10.60 |
| GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17.71 |
| GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24.24 |
| GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30.82 |
| GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 41.00 |
| GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 62.00 |
| GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 78.00 |
| GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 88.00 |
| GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 113.00 |
| GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 143.00 |
| GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 172.00 |
