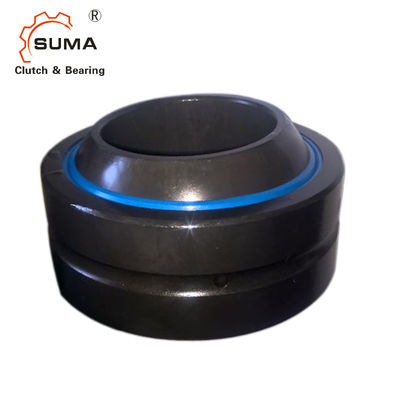

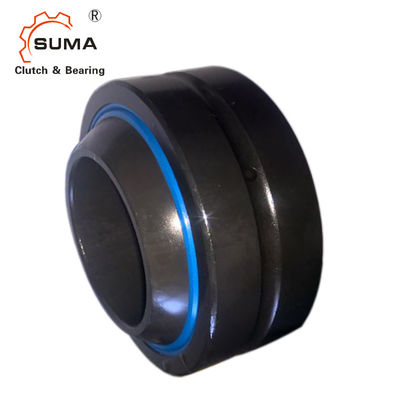

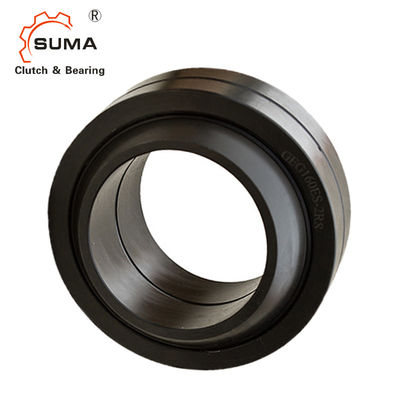

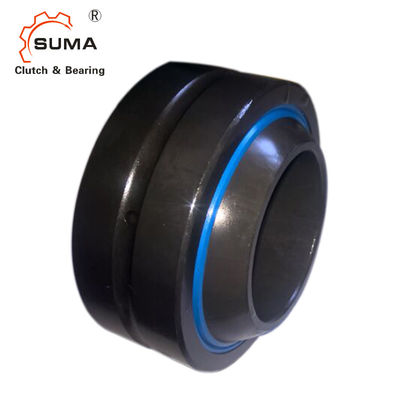

GEG50ES 2RS Kolay Montaj Eğik Temaslı Oynak Kaymalı Rulmanlar
Özellikler
GEG..ES: GE..ES serisi olarak, ancak daha geniş iç bilezik ve daha büyük çap, daha büyük yükler mekanizması için uygun olan daha büyük bir açının gerekli olduğu rulman düzenlemesi için.
GEG..ES 2RS: GE..ES 2RS serisi olarak, ancak daha geniş iç bilezik ve daha büyük çap, daha büyük yük mekanizması veya rot ucunda bir delik için uygun olan eğim gerektiğinde daha büyük bir açının gerekli olduğu rulman düzenlemesi için.Büyük yük kapasitesi, kolay montaj ve demontaj ve mekanizma basitleştirme özelliklerine sahiptir.
Boyutlar ve Kapasiteler
modeli Kalem |
Boyutlar | Yük Dereceleri (KN) | Ağırlık (Kilogram) |
|||||||||
d | D | B | C | dk | rs dk |
r1s dk |
α | Dinamik | Statik | |||
GEG4E | 4 | 14 | 7 | 4 | 10 | 0,3 | 0,3 | 20 | 3.4 | 17 | 0.005 | |
GEG5E | 5 | 16 | 9 | 5 | 13 | 0,3 | 0,3 | 21 | 5.5 | 27 | 0,008 | |
GEG6E | 6 | 16 | 9 | 5 | 13 | 0,3 | 0,3 | 21 | 5.5 | 27 | 0.006 | |
GEG8E | 8 | 19 | 11 | 6 | 16 | 0,3 | 0,3 | 21 | 8.1 | 40 | 0.014 | |
GEG10E | 10 | 22 | 12 | 7 | 18 | 0,3 | 0,3 | 18 | 10 | 53 | 0.021 | |
GEG12E | 12 | 26 | 15 | 9 | 22 | 0,3 | 0,3 | 18 | 16 | 84 | 0.033 | |
Yukarıdaki ölçülerde yağ oluğu veya yağ deliği yoktur. | ||||||||||||
GEG15ES | GEG15ES-2RS | 15 | 30 | 16 | 10 | 25 | 0,3 | 0,3 | 16 | 21 | 106 | 0.049 |
GEG17ES | GEG17ES-2RS | 17 | 35 | 20 | 12 | 29 | 0,3 | 0,3 | 19 | 30 | 146 | 0.083 |
GEG20ES | GEG20ES-2RS | 20 | 42 | 25 | 16 | 35.5 | 0,3 | 0,6 | 17 | 48 | 240 | 0.153 |
GEG25ES | GEG25ES-2RS | 25 | 47 | 28 | 18 | 40.7 | 0,6 | 0,6 | 17 | 62 | 310 | 0.203 |
GEG30ES | GEG30ES-2RS | 30 | 55 | 32 | 20 | 47 | 0,6 | 1 | 17 | 79 | 399 | 0.304 |
GEG35ES | GEG35ES-2RS | 35 | 62 | 35 | 22 | 53 | 0,6 | 1 | 16 | 99 | 495 | 0.408 |
GEG40ES | GEG40ES-2RS | 40 | 68 | 40 | 25 | 60 | 0,6 | 1 | 17 | 127 | 637 | 0,542 |
GEG45ES | GEG45ES-2RS | 45 | 75 | 43 | 28 | 66 | 0,6 | 1 | 15 | 156 | 780 | 0.713 |
GEG50ES | GEG50ES-2RS | 50 | 90 | 56 | 36 | 80 | 0,6 | 1 | 17 | 245 | 1220 | 1.14 |
GEG60ES | GEG60ES-2RS | 60 | 105 | 63 | 40 | 92 | 1 | 1 | 17 | 313 | 1560 | 2.05 |
GEG70ES | GEG70ES-2RS | 70 | 120 | 70 | 45 | 105 | 1 | 1 | 16 | 400 | 2000 | 3.01 |
GEG80ES | GEG80ES-2RS | 80 | 130 | 75 | 50 | 115 | 1 | 1 | 14 | 488 | 2440 | 3.64 |
GEG90ES | GEG90ES-2RS | 90 | 150 | 85 | 55 | 130 | 1 | 1 | 15 | 607 | 3030 | 5.22 |
GEG100ES | GEG100ES-2RS | 100 | 160 | 85 | 55 | 140 | 1 | 1 | 14 | 654 | 3270 | 6.05 |
GEG110ES | GEG110ES-2RS | 110 | 180 | 100 | 70 | 160 | 1 | 1 | 12 | 950 | 4750 | 9.68 |
GEG120ES | GEG120ES-2RS | 120 | 210 | 115 | 70 | 180 | 1 | 1 | 16 | 1070 | 5350 | 14.01 |
GEG140ES | GEG140ES-2RS | 140 | 230 | 130 | 80 | 200 | 1 | 1 | 16 | 1360 | 6800 | 19.01 |
GEG160ES | GEG160ES-2RS | 160 | 260 | 135 | 80 | 225 | 1.1 | 1.1 | 16 | 1530 | 7650 | 20.02 |
GEG180ES | GEG180ES-2RS | 180 | 290 | 155 | 100 | 250 | 1.1 | 2.1 | 14 | 2120 | 10600 | 32.21 |
GEG200ES | GEG200ES-2RS | 200 | 320 | 165 | 100 | 275 | 1.1 | 3.1 | 15 | 2320 | 11600 | 45.28 |
GEG220ES | GEG220ES-2RS | 220 | 340 | 175 | 100 | 300 | 1.1 | 4.1 | 16 | 2550 | 12700 | 51.12 |
GEG240ES | GEG240ES-2RS | 240 | 370 | 190 | 110 | 325 | 1.1 | 5.1 | 15 | 3030 | 15190 | 65.12 |
GEG260ES | GEG260ES-2RS | 260 | 400 | 205 | 120 | 350 | 1.1 | 6.1 | 15 | 3570 | 17850 | 82.44 |
GEG280ES | GEG280ES-2RS | 280 | 430 | 210 | 120 | 375 | 1.1 | 7.1 | 15 | 3800 | 19100 | 97.21 |
