DC5776A-N 25.4MM Kalınlık Yaylı Debriyaj Tek Yönlü Rulmanlar
DC Frenli Tek Yönlü Debriyajın Kısa Tanıtımı
Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Boyutları ve KapasiteleriDC Frenli Taşma Debriyajı
Boy
|
TKN1) |
Aşırı hızlar |
Sprag alanı
|
NUMARA. kliplerin
|
Numara. bahar dalları |
Ağırlık | ||||||
nimax2) | namax3) | Øa+0,008 -0.005 |
Øc± 0,013 | emin | Ødmin | Øbmaks | ||||||
[Nm] | [dk-1] | [dk -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33±0,075 | 10 | 50 | 15 | - | 12 | 0.03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33±0,075 | 13,5 | 58 | 18 | - | 14 | 0.055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | - | 14 | 0.06 |
DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0.06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33±0,075 | 16 | 71 | 25 | - | 18 | 0.085 |
DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0.09 |
DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8,33±0,1 | 16 | 79 | 29 | - | 20 | 0.095 |
DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0.1 |
DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | - | 24 | 0.11 |
DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8,33±0,1 | 16 | 98 | 38 | - | 26 | 0.11 |
DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8,33±0,1 | 21 | 104 | 42 | - | 26 | 0.175 |
DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0.14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | - | 30 | 0.185 |
DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33±0,1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8,33±0,1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | - | 34 | 0.165 |
DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8,33±0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9,50±0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
Montaj Örneği

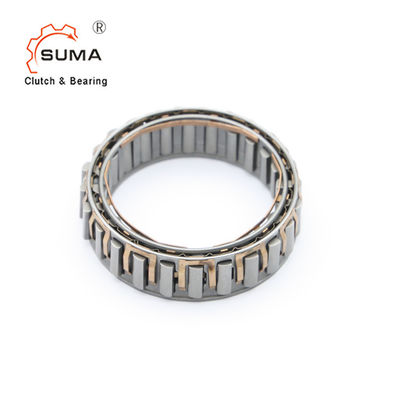

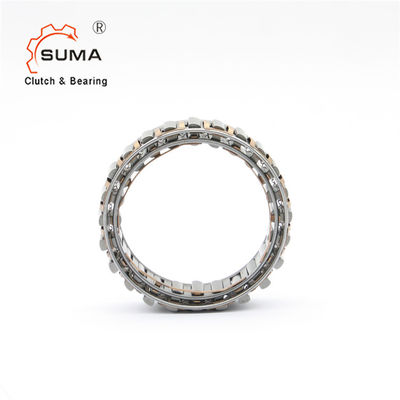

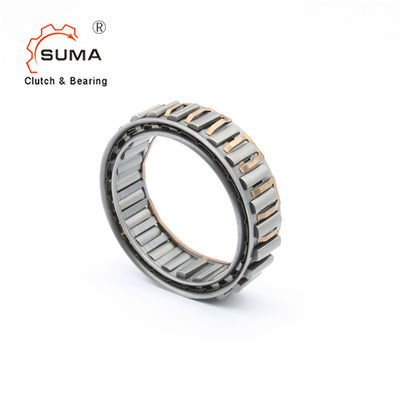

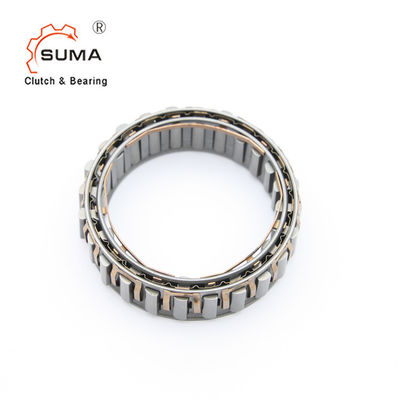

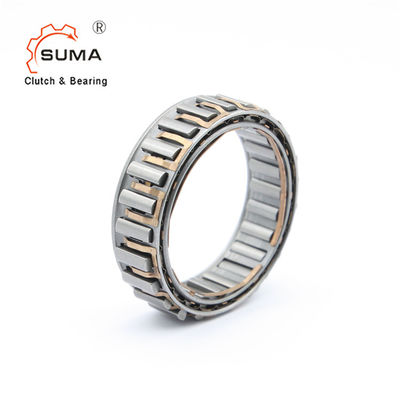

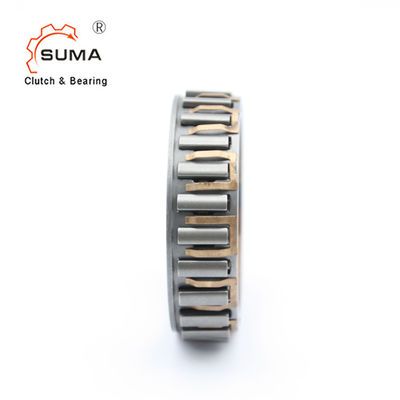

ResimleriDC Frenli Taşma Debriyajı
