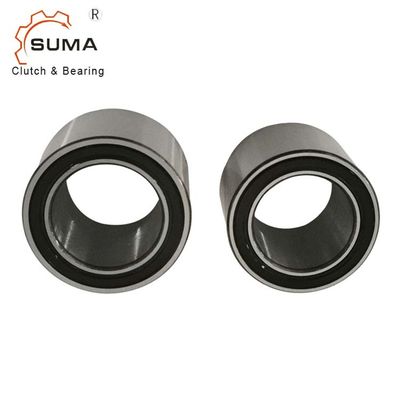

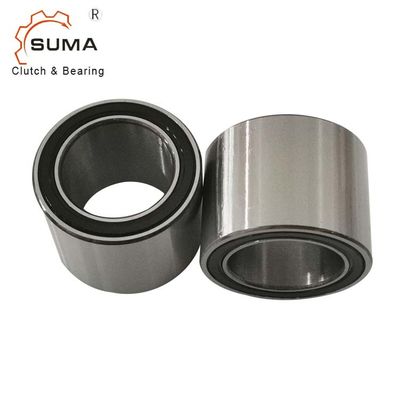

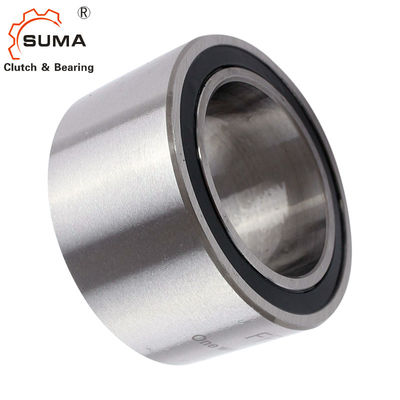

FPD453Z FPD463Z FPD473Z Tek Yönlü Serbest Teker Teker Debriyaj Yatağı
Özellikler
Rulman: Serbest tekerlek kavraması, bilyalı ve makaralı yatakları içerir. Ek harici yatak desteği gerekli değildir.
Sıkma yönü: İç halkadaki ok, iç halkanın sıkıştırma yönünü gösterir.
Çalışma sıcaklığı:maks.100°C
Yağlama: Operasyonel ömür boyu yağlama
Kurulum toleransları: Mil h5;göbek H6
Çiftleşme parçaları
Eşleşen parçaların sertleştirilmesi ve taşlanması gerekli değildir.Baskıyı oturtmadan önce, serbest tekerlek kavramasının çevresindeki eşleşen parçaları ve ayrıca serbest tekerlek kavramasının halkalarını iyice temizleyin (gresten arındırın).
Bileşenler
Filibir kavrama Ekleme Elemanı FE 400 Z ·
Bilezikler Rulman çelik, sertleştirilmiş ve taşlanmış İç bilezik Pres geçme Dış bilezik Pres geçme ·
Bilyalı rulmanlar entegre ·
Rulman RL 400 ·
Yağlama Ömür boyu yağlama ·
Teknik Veriler
Boyutlar ve Kapasiteler
modeli | d | D | W | Tnom | nmaks | Cdyn. | Cstat. | Ağırlık | Eşya yok. |
[mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kilogram] | ||
FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0.09 | 306516 |
FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0.09 | 306517 |
FPD 432 M | 20 | 36 | 34 | 133 | 1800 | 8.104 | 7.241 | 0.12 | 306518 |
FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8.104 | 7.241 | 0.12 | 306519 |
FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9,201 | 8.142 | 0.15 | 306520 |
FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9,201 | 8.142 | 0.15 | 306521 |
FPD 442 M | 30 | 46 | 34 | 223 | 1500 | 10.247 | 10.708 | 0.18 | 300696 |
FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10.247 | 10.708 | 0.18 | 300697 |
FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0.23 | 306524 |
FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0.23 | 306525 |
FPD 453 M | 40 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.26 | 300702 |
FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.26 | 300700 |
FPD 463 M | 50 | 68 | 34 | 461 | 1100 | 13.070 | 17.063 | 0.34 | 306534 |
FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13.070 | 17.063 | 0.34 | 306535 |
FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
