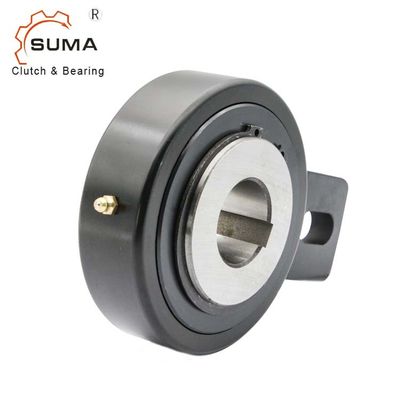

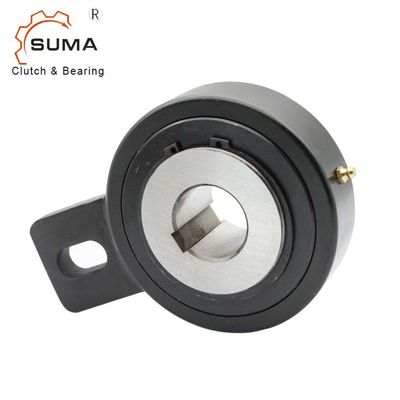

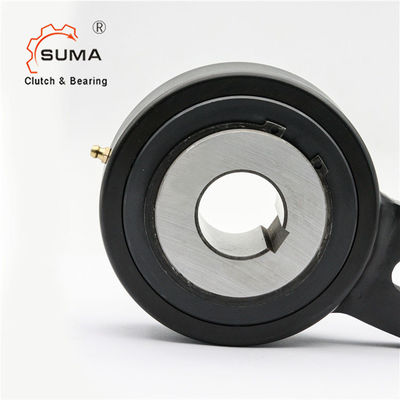

GV45 GV50 Backstop Debriyaj Makaralı Tip Tek Yönlü Rulmanlar
Özellikler
GV serisi serbest tekerler makaralı olup, iç bilezik ile dış bilezik arasında merkezleme burçlar vasıtasıyla yapılmaktadır.
tork kuvvetleri, bir anahtar vasıtasıyla milden iç bileziğe iletilir.
mil toleransı h6 olmalıdır.
Filibir geri dönüşü olmayan bir cihaz olarak kullanıldığında, dış yuvaya sabitlenen kol iki braket arasına sıkıştırılmalıdır;aksi takdirde bir pin yerleştirilmelidir
ilmekli delikte.Bir makinenin çerçevesine kilitlendiğinde, serbest tekerleğin dönmesini durdurur.
Filibir aralıklı besleme olarak kullanılıyorsa, kol, bir itme çubuğu veya benzeri bir delik kullanılarak uzunlamasına takılmalıdır.Her durumda, aşırı yüklenmeyi önlemek için
eksenel harekete izin vermek için kola belirli bir boşluk bırakılmalıdır.
filibir zaten yağlanmış olarak sağlanır
Boyutlar ve Kapasiteler
modeli |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
İ2 mm |
İ3 mm |
İ4 mm |
Ağırlık Kilogram |
Max hız |
tork Nm |
Sürükleme Torku Nm |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3.3 | 320 | 2180 | 1.2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
1)Tmax: 2x Tn
Key DIN 6885
2) İzin verilen maksimum hız
