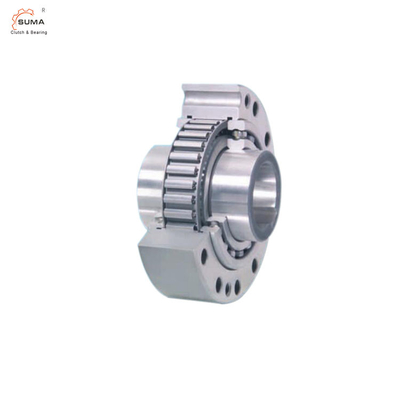

FBO Freewheel Backstop Debriyajının Özelliği
bağlantı parçaları ile montaj için
beş tipte mevcuttur
Özellikler
Temel Serbest Tekerlekler FBO, müşteri bağlantı parçalarıyla birleştirilecek bilyeli yataklara sahip yaylı serbest tekerleklerdir.Serbest tekerlekler, özellikle yağlamalı ve contalı muhafazalara montaj için uygundur.Serbest tekerlekler FBO şu şekilde kullanılır:
Backstop'lar
Aşırı Debriyaj
Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü için dört tip daha mevcuttur ve
indeksleme doğruluğu160 000 Nm'ye kadar nominal torklar.300 mm'ye kadar delikler.Birçok standart delik mevcuttur.
indeksleme doğruluğu25.000 Nm'ye kadar nominal torklar.155 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Boyut ve KapasiteFBO Filibir Geri Durdurucu Debriyaj
Filibir Boyutu | Tip |
tork MN Nm |
Maks.hız İç halka min-1'i aşıyor |
Dış halka / min-1'i aşıyor |
Tip |
tork MN Nm |
Maks.hız İç halka / min-1'i aşıyor |
Dış halka min-1'i aşıyor |
Tip |
tork MN Nm |
İç kısımdaki püskül kaldırma halka hızı min-1 |
Maks.hız İç halka / min-1'i aşıyor |
Dış halka tahrikleri min-1 | Tip |
tork MN Nm |
Dış halka hızı min-1'de fön kaldırma |
Maks.hız Dış halka min-1'i aşıyor |
İç halka tahrikleri min-1 | Tip |
tork MN Nm |
FBO37 | bilimkurgu | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBO44 | bilimkurgu | 320 | 1900 | 2 200 | SFT | 320 | 1900 | 2 200 | DX | 130 | 860 | 1900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
FBO57 | bilimkurgu | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FBO72 | bilimkurgu | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBO82 | bilimkurgu | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FBO107 | bilimkurgu | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBO 127 | bilimkurgu | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBO 140 | bilimkurgu | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBO 200 | bilimkurgu | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBO 270 | bilimkurgu | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | SX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25.000 |
FBO 340 | bilimkurgu | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBO 440 | bilimkurgu | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
Filibir Boyutu | mm | mm |
Sıkılmış Standart mm mm |
mm | maks.mm |
B mm |
C1*** mm |
C2*** mm |
C3*** mm |
D mm |
E mm |
F mm |
G** |
L mm |
T mm |
Z** | Ağırlık (kg | |
37 | 14 | 16 | 18 | 20 | 22* | 22* | 25 | 3,7 | 4,3 | 85 | 30 | 55 | M6 | 48 | 70 | 6 | 0,9 | |
FBO44 | 20 | 22 | 25* | 25* | 25 | 3,7 | 4,7 | 4,4 | 95 | 35 | 62 | M6 | 50 | 80 | 8 | 1,3 | ||
57 | 25 | 28 | 30 | 32* | 32* | 30 | 4,2 | 7,7 | 7,4 | 110 | 45 | 75 | M8 | 65 | 95 | 8 | 1,9 | |
72 | 35 | 38 | 40 | 42* | 42* | 38 | 3,7 | 4,9 | 4,4 | 132 | 55 | 90 | M8 | 74 | 115 | 12 | 3,5 | |
FBO 82 | 35 | 40 | 45 | 50* | 50* | 40 | 6,6 | 6,6 | 6,6 | 145 | 65 | 100 | M10 | 75 | 125 | 12 | 4,0 | |
FBO107 | 50 | 55 | 60 | 65* | 65* | 45 | 8,1 | 8,1 | 8,1 | 170 | 80 | 125 | M10 | 90 | 150 | 12 | 7,7 | |
FBO 127 | 50 | 60 | 70 | 75* | 75* | 68 | 6,9 | 7,9 | 6,9 | 200 | 95 | 145 | M12 | 112 | 180 | 12 | 13,3 | |
FBO 140 | 65 | 75 | 80 | 90 | 95* | 68 | 19,1 | 20,1 | 19,1 | 250 | 120 | 180 | 16 | 150 | 225 | 12 | 31,5 | |
FBO 200 | 110 | 120 | 120 | 85 | 14,1 | 15,1 | 14,1 | 320 | 160 | 240 | 16 | 160 | 288 | 16 | 46,5 | |||
FBO 270 | 140 | 150 | 100 | 22,5 | 22,5 | 22,5 | 420 | 200 | 310 | M20 | 212 | 370 | 18 | 105,0 | ||||
FBO 340 | 180 | 240 | 125 | 25,6 | 497 | 300 | 380 | M20 | 265 | 450 | 24 | 190,0 | ||||||
FBO 440 | 220 | 300 | 150 | 34,1 | 627 | 380 | 480 | M 30 | 315 | 560 | 24 | 360,0, |
Uygulama örneği
Temel Freewheel FBO 127 SF, sürünme tahriki ile bir çimento karıştırıcısının ana tahriki arasında tek yönlü bir kavrama olarak.Sürünme çalışması durumunda, dış halka mil kaplini tarafından tahrik edilir.Serbest tekerlek, sürüş modunda çalışır ve üniteyi ana dişli kutusu aracılığıyla düşük hızda çalıştırır.Normal çalışmada (serbest çalışma), iç halka taşar ve
sürünme sürücüsü otomatik olarak devre dışı bırakılır.Filibir, ana dişli kutusunun yağlama sistemine bağlıdır ve herhangi bir özel bakım gerektirmez.Filibir ve ana dişli kutusu arasındaki contaların düzenlenmesi avantajlıdır.Normal çalışmada (serbest çalışma), bu durmadır ve bu nedenle sürtünmeyle ilgili ek bir sıcaklık artışı oluşturmaz.
Montaj
Müşteri bağlantı parçaları, bilyeli yatağın dış çapı F üzerinde ortalanır ve dış halka vasıtasıyla monte edilir.Milin toleransı ISO h6 veya j6 olmalı ve bağlantı parçasının pilot çapının F toleransı ISO H7 veya J7 olmalıdır.Merkezleme derinliği C dikkate alınmalıdır.
Yağlama
Belirtilen kalitede bir yağlama sağlanmalıdır.
Sipariş için örnek
Filibir boyutu FBO 72, P-taşlamalı tip
ve 38 mm çap:
•FBO 72 SFP, d = 38 mm
