Fren Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FGK40 FGK45 FGK50 |

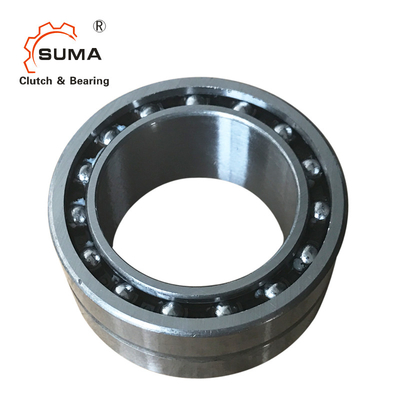

FGK40 FGK45 FGK50 Paket Makinası için Tek Yönlü Filibir Debriyaj rulmanları
Özellikler
FGK Tek Yönlü Debriyaj Şu şekilde kullanılabilir:
1. tek yönlü debriyaj
2. geri döndürmez debriyaj
3. indeksleme debriyajı
Boyutlar ve Kapasiteler
| Tip | Boy |
TKN1) |
hız aşımı |
Rulman seri
|
yükler | Ağırlık | |||||||
|
silindirler din. |
toplar din. |
silindirler durum. |
toplar durum. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
| [mm] | [Nm] | [dk-1] | [dk-1] | [N] | [N] | [N] | [N] | [mm] | [mm] | [mm] | [kilogram] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0.09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0.11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0.13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0.34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0.36 | |
NOTLAR
1) Tmax = 2 × TKN
» Seçim sayfa 10 ila 13'e bakın
2) İç yarış aşımları
3) Dış yarış aşımları
» Montaj ve bakım talimatlarına bakın, sayfa 16 ila 19
Montaj ve Kaplin
