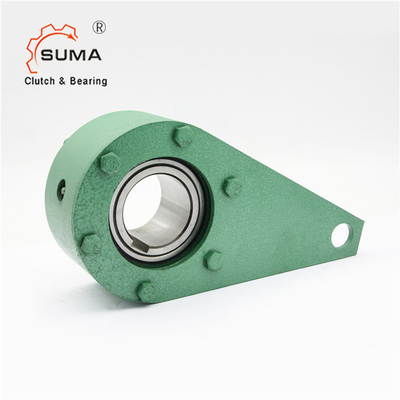

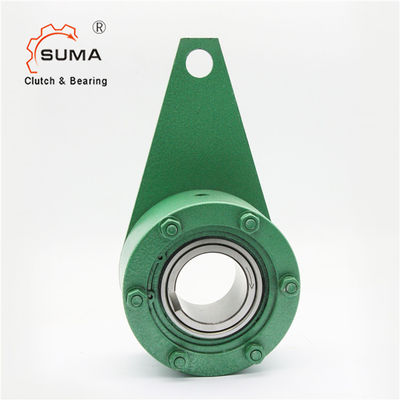

NJ95 NYD95 ND80 Geri Tutma Filibir Geri Durdurmalı Debriyaj
NYD NJ Backstop'un Özellikleri
Tork kollu Backstop NJ(NYD,ND) bilyalı yatak desteği içermez.Geri Dönme Durdurucu, şaftlar veya şaft uçlarına yerleştirilmiştir.
Geri döndürmez kilit NJ şu şekilde kullanılır:
Backstop'larDüşük hızlı uygulamalar için.
Eğimli konveyör-bant sistemlerinde, asansörlerde ve pompalarda kullanılmak üzere tasarlanmıştır.Taconite contalar, koşullar kirli ve tozlu olduğunda geri dönüş durdurucuları korur.
MODELLER NJ65-NJ450
Boyutlar ve Kapasiteler
Tip | Yükleme kapasitesi | İç Yarış Maks.Hız | Sürükleme Torku | delik | Boyut (mm) | Ağırlık | ||||||||
Nm | dev/dak | Nm | mm | A | B | D | H | h1 | Φ | h | L | L1 | kilogram | |
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13,5 | 30 | 85 | 106 | 13,5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Montaj
Geri sürüş torku, tork kolu tarafından kısıtlanır.Tork kolu yerine kenetlenmemelidir.Eksenel ve radyal yönde 0,5 inç boşluk olmalıdır.
NJ geri döndürmez kilitleri, boşluk uyumu için sağlanır.Eksenel tutma için iç halkadaki ayar vidaları sağlanmıştır, mil bileziği gerekli değildir.
